181-2460-7566

经验多多年行业检测经验，致力于解决客户疑难

Years of industry testing experience

立即咨询

金属材料 夏比摆锤冲击试验 第1部分：试验方法ISO 148-1:2016

发表时间：2026-01-29 访问量： 来源：中翔检测 分享:

范围：

规定了夏比（V 型缺口和 U 型缺口）摆锤冲击试验方法，用于测定金属材料在冲击试验中吸收的能量，不包括仪器化冲击试验。

试验原理：

用摆动摆锤一次冲击打断缺口试样，缺口位于两个支座之间中心且与冲击位置相对。通常测定冲击吸收能量、侧膨胀值和剪切断面率等。因金属材料冲击值随温度变化，需在规定温度试验，非环境温度时，要对试样加热或冷却。

试样要求：

标准试样为 55mm 长、边长 10mm 的方形截面，中心有 V 型或 U 型缺口。无法获取标准试样时，可使用厚度为 7.5mm、5mm 或 2.5mm 的小尺寸试样。V 型缺口夹角 45°，深度 2mm，根部半径 0.25mm；U 型缺口深度通常 5mm，根部半径 1mm。制备试样时应减少加工对其性能的影响，并可在合适位置标记试样。

试验设备：

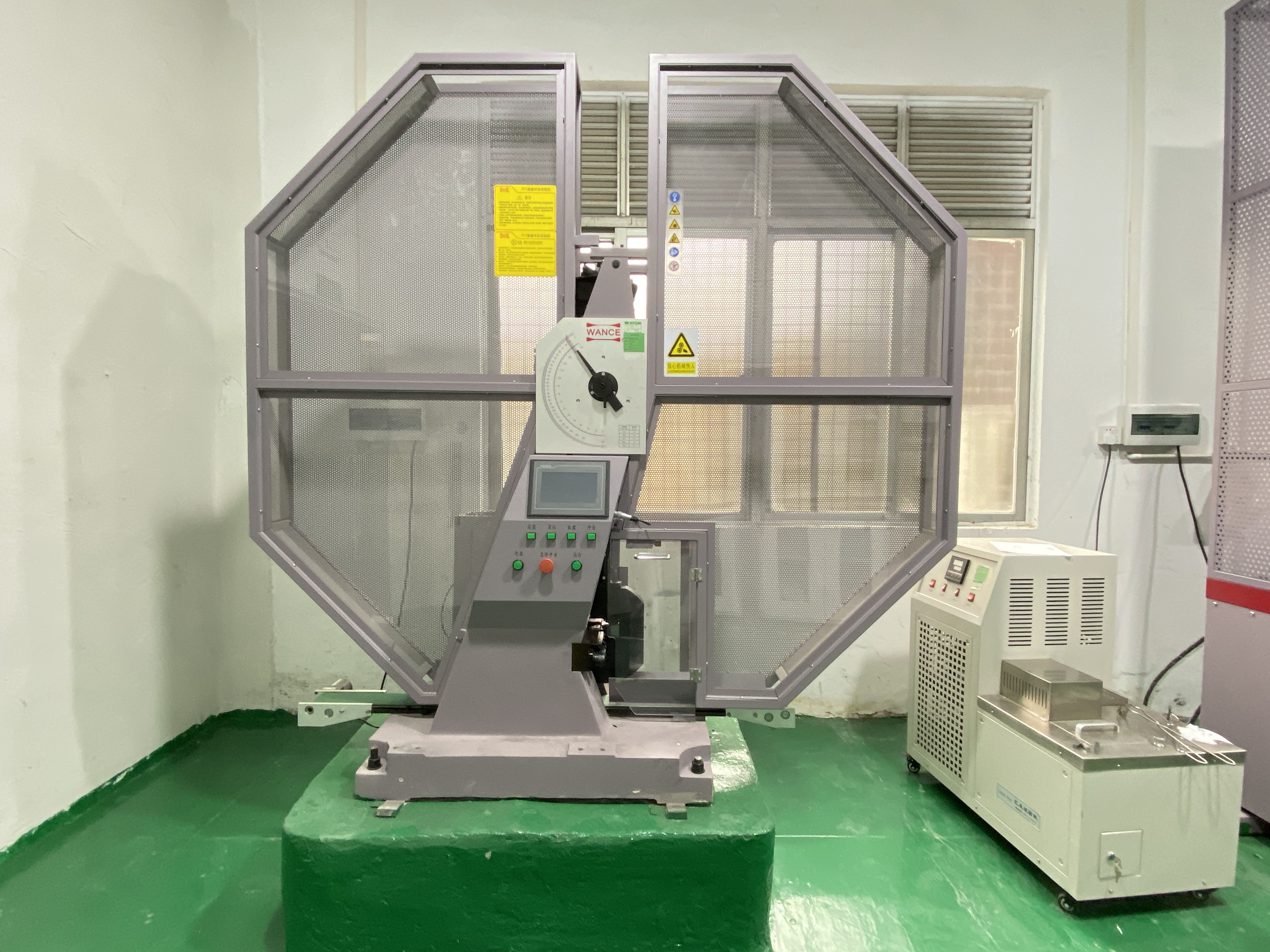

摆锤冲击试验机应符合相关要求，能提供准确的冲击能量，摆锤锤刃半径通常有 2mm 和 8mm 两种，不同半径会影响试验结果。

试验程序：

常温试验温度一般为 23℃。非常温试验时，试样从温度调节容器取出到受冲击，时间不得超过 5 秒，且要确保运输过程中温度不变。将试样正确安装在支座上，选择合适冲击能量，释放摆锤进行试验，记录相关数据。

结果评定：

根据试验测得的数据，计算出材料的冲击吸收能量等指标，如冲击吸收能量 Kv（V 型缺口）、Ku（U 型缺口）等，单位为 J，也可根据需要评估侧膨胀值和剪切断面率等，为材料性能分析提供信息。

试验报告：

应包含试验材料、试验条件（如温度、冲击能量等）、试样尺寸及缺口类型、试验结果（吸收能量等）、结果的不确定度等内容，以便对试验结果进行追溯和比较，且报告应清楚完整地记录设备、试样类型和试验后试样细节等，确保结果具有可比性。

该标准为全球金属材料夏比摆锤冲击试验提供了统一规范，有助于保证试验结果的准确性和一致性，对金属材料的研发、生产质量控制以及工程应用中的材料性能评估等具有重要指导意义。

金属材料 夏比摆锤冲击试验 第1部分：...

中国船级社 材料与焊接规范2024 第1篇...

热门动态

百科科普

免费获取检测报价

一站式检测服务，让您无忧

服务咨询热线电话：181-2460-7566

立即咨询

联系我们

地址

深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

电话

181-2460-7566

邮箱

zxjctest@163.com
友情链接： 广告牌安全鉴定 | 焊接工艺评定 | 力学性能测试 | 成分分析 | 无损检测 | 货架检测

© 2024 深圳中翔检测技术有限公司. All Rights Reserved.  粤ICP备2023016237号
