GB/T 10561-2023 钢中非金属夹杂物含量的测定 标准评级图显微检验法

适用范围:适用于评定压缩比大于或等于 3 的轧制或锻制钢中非金属夹杂物的含量,不适用于评定某些类型钢,如易切削钢。

原理:根据非金属夹杂物的形态和分布,将其分为 A、B、C、D、DS 这 5 种类型。通过将所观察的视场与附录 C 标准图谱对比,对每类夹杂物评级。对于非传统类型夹杂物和析出相,可与这五类夹杂物比较并注明化学特征来评定。


取样

方法:应在冷状态下用机械方法切取,若用热切割等方法,需去除金属熔化区、塑性变形区。

尺寸:用于测量夹杂物含量的试样抛光面积宜为 200mm²,抛光面应平行于钢材主变形方向,位于钢材外表面到中心的中间位置。不同类型和尺寸的钢材,如钢棒、钢板、钢管等,取样位置和检验面有明确规定。

试样制备:按 GB/T 13298 的规定执行,为保证检验面平整,避免夹杂物剥落、变形或表面污染,试样可用夹具或镶嵌固定,必要时可进行热处理。

测定方法

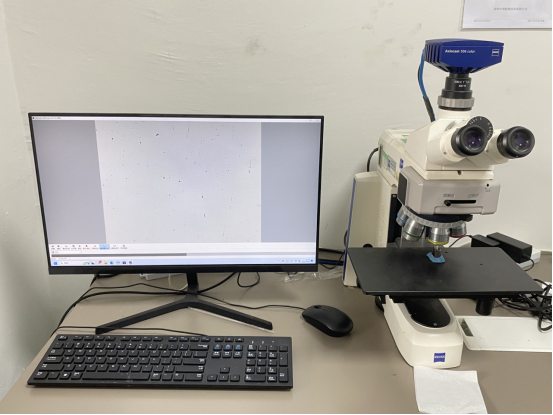

观察:在显微镜下用目镜观察或者显示到屏幕上观察,放大倍率为 100×±2×。评级时目镜检验要放置试验网格使框内面积为 0.50mm²,屏幕观察 100× 下成像视场是边长为 71mm 的正方形。

评定:夹杂物的测定应检验整个抛光面,可采用 A 法和 B 法。A 法是对于每一类夹杂物,按细系和粗系记下与所检验面上最恶劣视场相符合的标准图片的级别数;B 法是试样的每一视场同标准图片相对比,每类夹杂物按细系或粗系记下与检验视场相符合的标准图片的级别数。

结果表示:夹杂物检验结果采用夹杂物类别代号、系列代号以及级别表示。A 法表示整个检验面上与每类夹杂物和每个系列夹杂物最恶劣视场相符合的级别;B 法表示整个检验面上所观察视场内每类及每个系列夹杂物在给定级别上的视场数。

试验报告:应包含本文件编号、钢的牌号和炉号、产品类型和尺寸、取样位置及检验面位置、选用的方法等多项内容。
