181-2460-7566

经验多多年行业检测经验，致力于解决客户疑难

Years of industry testing experience

立即咨询

AS1544.2-2003 (R2017) 金属冲击试验方法 第 2 部分：夏比 V 形缺口

发表时间：2025-07-28 访问量： 来源：中翔检测 分享:

AS1544.2-2003 (R2017) 规定了采用夏比 V 形缺口试样进行金属材料冲击试验的方法，用于评估金属材料在冲击载荷下的韧性，为材料的选择、质量控制以及相关产品的设计提供关键依据。该标准在金属材料研究、生产及应用领域有着重要地位，广泛应用于冶金、机械制造、建筑等行业。

其试验原理基于能量守恒定律。将具有规定几何形状 V 形缺口的试样，放置于冲击试验机的两支座之间，呈简支梁状态。用具有特定高度和能量的摆锤对试样进行一次性冲击，使试样沿缺口处冲断。通过测量摆锤冲击前后位置的高度差，可计算出试样冲断过程中吸收的能量，此能量即冲击吸收功，用 KV 表示。该数值直观反映了材料在冲击载荷下抵抗变形和断裂的能力，冲击吸收功越大，表明材料韧性越好。

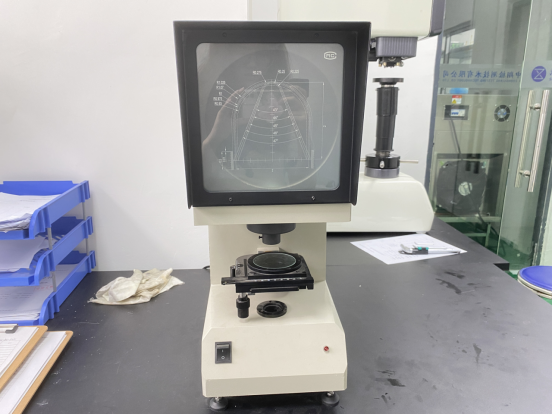

标准对试样有严格要求。标准试样长度为 55mm，横截面是边长 10mm 的正方形，在长度中心部位开有 V 形缺口。V 形缺口角度为 45°，深度 2mm，根部半径 0.25mm。若无法获取标准试样，可采用厚度为 7.5mm、5mm 或 2.5mm 的小尺寸试样，但需在报告中注明。试样制备过程要格外小心，避免因加工硬化、过热等改变材料性能，缺口加工应保证根部半径符合要求，无影响吸收能量的加工痕迹，且缺口对称平面垂直于试样纵轴，以确保试验结果准确性与可比性。

试验时，首先要依据试样预期吸收能量，选择合适冲击能量的试验机，保证试样吸收能量不超过试验机实际初始势能的 80%，且不低于试验机最小分辨力的 25 倍，并根据试样产品标准确定摆锤刀刃半径。除非另有规定，室温冲击试验应在 23℃±5℃进行；对试验温度有明确要求的，试样温度需控制在规定温度 ±2℃范围内。试验前，检查试验机砧座跨距是否在 40 - 40.2mm，进行空打试验，检查摆锤空打时的回零差或空载能耗。将试样从控温介质中取出后，需在 5 秒钟内移送到试验机砧座上，缺口背面朝向冲击刀刃并居中紧贴钳口，使缺口对称面偏离两砧座间中点不大于 0.5mm。对于低能量小尺寸冲击试样，要在砧座上放置适当垫片，确保试样打击中心高度为 5mm。冲击结束后，准确读取并记录冲击吸收能量数据。

试验结果的分析与应用至关重要。冲击吸收功（KV 值）是衡量材料韧性的关键指标，较高的 KV 值意味着材料在冲击载荷下表现出更好的韧性。但不同类型和尺寸试样的试验结果不能直接比较，只有试样形状、尺寸、试验条件完全相同，结果才有可比性。在实际应用中，该试验结果可用于材料的选材、质量控制以及评估材料在不同服役条件下的性能。例如，在建筑结构用钢选择时，通过夏比 V 形缺口冲击试验，能确保钢材在可能承受冲击载荷的情况下，依然保持结构安全性与稳定性。同时，也可用于评估材料热处理工艺效果，为优化工艺提供数据支持 。


GB/T 3098.2-2015 9.2 紧固件机械性能 螺母

ISO148-1:2016 金属材料 夏比摆锤冲击...

热门动态

百科科普

免费获取检测报价

一站式检测服务，让您无忧

服务咨询热线电话：181-2460-7566

立即咨询

联系我们

地址

深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

电话

181-2460-7566

邮箱

zxjctest@163.com
友情链接： 广告牌安全鉴定 | 焊接工艺评定 | 力学性能测试 | 成分分析 | 无损检测 | 货架检测

© 2024 深圳中翔检测技术有限公司. All Rights Reserved.  粤ICP备2023016237号
