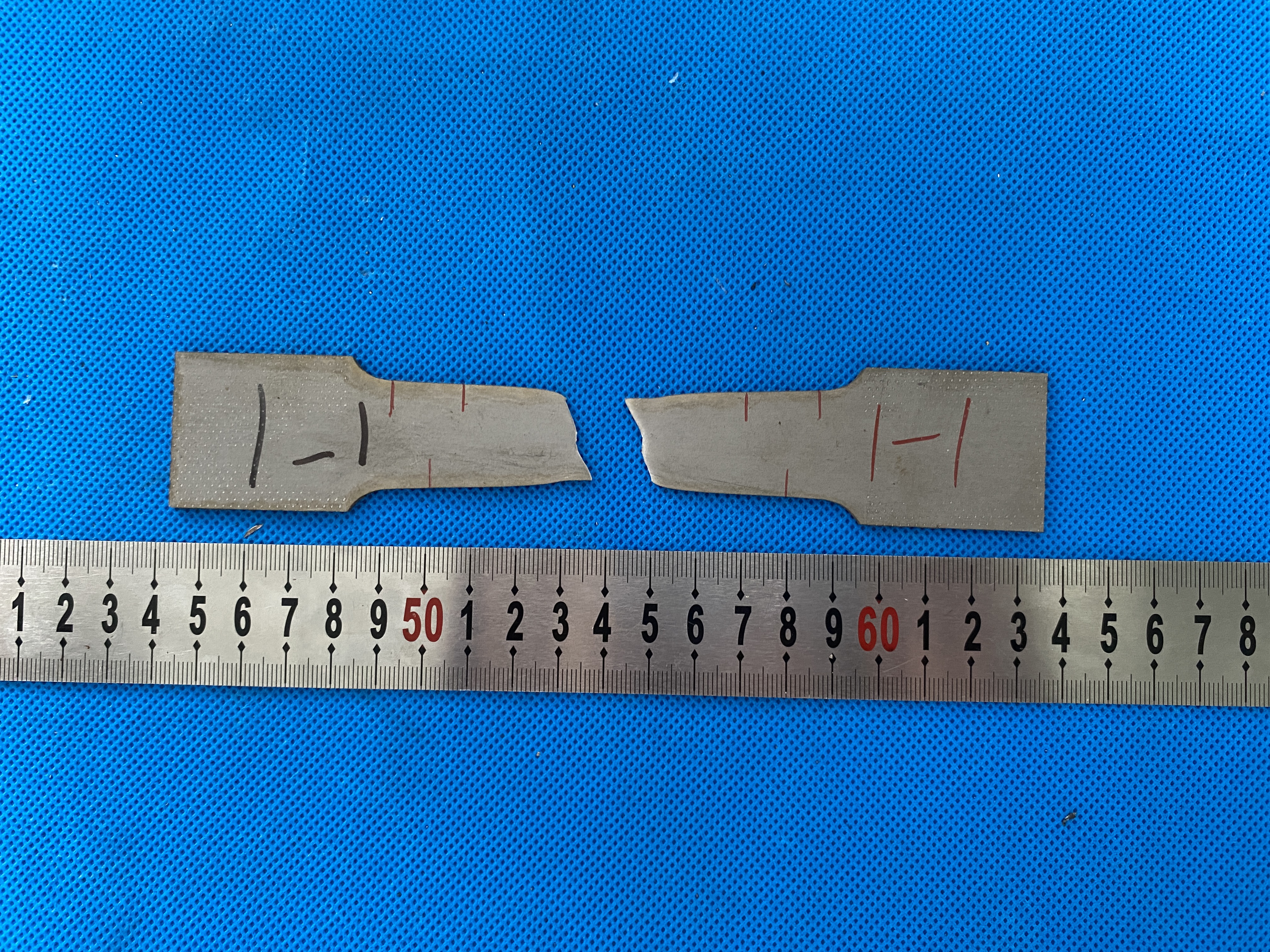

金属材料焊缝破坏性试验 熔化焊接头焊缝金属纵向拉伸试验ISO 5178:2019(E)

范围与适用对象:

标准适用于所有熔化焊方法制造,且接头尺寸能按 ISO 6892-1 制成圆形横截面试样的各类金属材料产品,通过对圆形横截面试样进行纵向拉伸试验,来测定焊缝金属力学性能。

规范性引用文件:

主要引用 ISO 6892-1《金属材料拉伸试验 第 1 部分:室温试验方法》,该标准的一般原则在 ISO 5178:2019 (E) 中广泛适用,除非另有规定。

试样制备:

试样应从成品焊接接头或焊接试件纵向截取,加工后平行长度部分需全部由焊缝金属组成。每个试件和试样都应做标记,以识别其在焊接接头中的位置。通常焊接接头或试样不进行热处理,特殊情况需记录热处理工艺参数,对于铝合金还需记录焊接至试验的间隔时间。取样时,钢厚度超过 8mm 不应采用剪切方法,其他金属材料不得用剪切和热切割方法,应采用机械加工方法。试样一般应截取自焊缝金属中心,若未能在中心截取,需记录其距表面距离。


试验条件:

除非另有规定,室温试验应在 10℃至 35℃范围内进行,对温度要求严格的试验,试验温度应为(23±5)℃,并记录试验温度。

试验程序:

试验需持续增加施加在试样上的试验力直至试样断裂,加载速率应符合 ISO 6892-1 的连续递增要求。

试验结果:

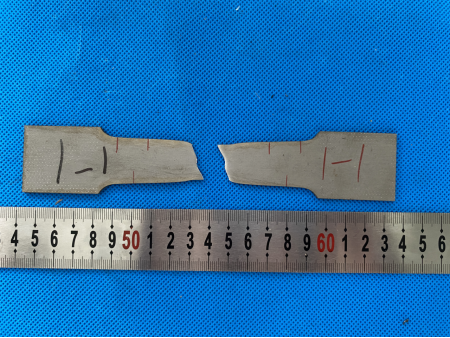

主要测定最大载荷,同时需对断裂表面进行检查,记录如鱼眼状缺陷等异常特征。根据试验结果,可以确定焊缝金属的强度、延伸率等性能指标。

试验报告:

报告应包含试样相关信息,如尺寸、取样位置及示意图等,还需记录试验温度、加载速率、试验结果以及断裂面情况等内容。
