BS EN ISO 17638:2016 焊缝的无损检验 磁粉检验

适用范围与引用标准

适用范围:该标准规定了采用磁粉检测方法检测铁磁性材料焊缝(含热影响区)表面缺陷的技术,适用于多数焊接方法和接头形式。

引用标准:涉及 ISO 12707:2016、ISO 17635:2010、ISO 23278:2015 等多项标准,为磁粉检测的设备、操作等提供规范。


人员要求

执行磁粉检测的人员需具备相应资格与能力,按 ISO 9712 或等效标准、法规进行专业培训与考核,熟悉检测原理、操作方法及标准要求。

检测准备

信息收集:了解焊缝材质、焊接工艺、热处理状态等,确定检测方案。

表面处理:去除焊缝表面油污、铁锈、氧化皮等,确保磁粉与表面良好接触。

设备与材料:依检测需求选合适的磁化设备、磁粉及载液,确保设备正常,磁粉性能符合 ISO 9934-2 要求。

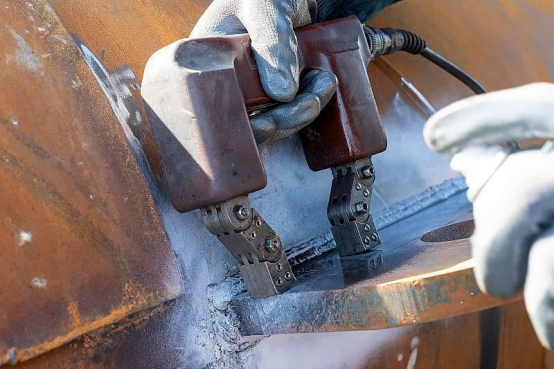

磁化操作

磁化方法:有周向磁化法、纵向磁化法、复合磁化法、旋转磁化法等,可依工件形状和缺陷可能方向选择。

磁化电流:有直流磁化法、半波直流磁化法、交流磁化法,依工件特性选合适类型与大小的电流。

磁化验证:使用磁场强度计等工具验证磁化效果,保证磁场强度达标。

检测介质

磁粉:有荧光磁粉和非荧光磁粉,荧光磁粉在紫外光下显示效果好,非荧光磁粉在可见光下可观察。

载液:常用油基载液和水基载液,用于携带磁粉,使其均匀分布在焊缝表面。

检测操作

施加磁粉:可采用喷洒、涂刷等方式将磁粉均匀施加在焊缝表面。

观察与记录:在合适光照下,观察焊缝表面磁粉聚集情况,记录缺陷的位置、形状和大小等信息。

结果评定

标准未规定显示的验收等级,相关验收信息可参考 ISO 23278 或产品应用标准,根据磁粉显示特征,结合相关标准判断焊缝是否合格。
