一、适用范围

本标准适用于测定金属材料室温下的拉伸性能，涵盖屈服强度、抗拉强度、断后伸长率、断面收缩率等多种关键力学性能指标的测定。无论是常见的钢铁材料，还是铜、铝等有色金属及其合金，只要是在室温条件下进行拉伸性能测试，均可依据此标准执行 。

二、方法原理

在室温环境中，使用拉力机对标准试样施加轴向拉伸力，使试样逐渐产生变形直至断裂。在这个过程中，通过测量拉力与试样伸长量，依据相关公式和定义，精确计算出金属材料的各项拉伸性能指标。例如，屈服强度是材料开始产生明显塑性变形时的应力，通过力 - 伸长曲线可准确确定 。

三、仪器设备要求

拉力试验机：具备足够的载荷能力，精度需符合相关规定，如示值误差应在 ±1% 以内。其测力系统能准确测量试验过程中的拉力值，横梁移动应平稳，速率控制精度高，以满足不同试验速率要求 。

引伸计：用于精确测量试样在拉伸过程中的伸长量。根据测量精度和标距要求，选择合适类型的引伸计，其精度等级一般为 0.5 级及以上 。

量具：如游标卡尺、千分尺等，用于测量试样的原始尺寸，精度需满足测量要求，例如测量试样直径或厚度时，量具精度应达 0.01mm 。

四、试样准备

形状与尺寸：根据材料类型和测试要求，选择合适的试样形状，常见有圆形、矩形等。试样尺寸需严格按照标准规定，如圆形试样的直径、标距长度等都有明确数值要求，以保证测试结果的可比性 。

加工要求：试样表面应光滑，无明显加工痕迹、裂纹、砂眼等缺陷。加工过程中要避免对试样材料性能产生影响，例如冷加工可能导致材料硬化，需进行适当的消除应力处理 。

原始尺寸测量：在试样平行长度范围内，至少测量三个截面处的尺寸，取其平均值作为原始尺寸。对于圆形试样，测量直径；矩形试样测量宽度和厚度，测量精度要符合标准规定 。

五、试验过程

试验温度：除非另有规定，试验应在 10℃ - 35℃的室温下进行。对于对温度要求严格的试验，温度需控制在 23℃±5℃ 。

试验速率：分为基于应变速率的控制（方法 A）和基于应力速率的控制（方法 B）。方法 A 新增了两种不同类型应变速率控制模式（方法 A1 和方法 A2），具体选择取决于材料特性和试验目的。例如，对于具有明显屈服现象的材料，应变速率的合理控制能更准确地测定屈服强度 。

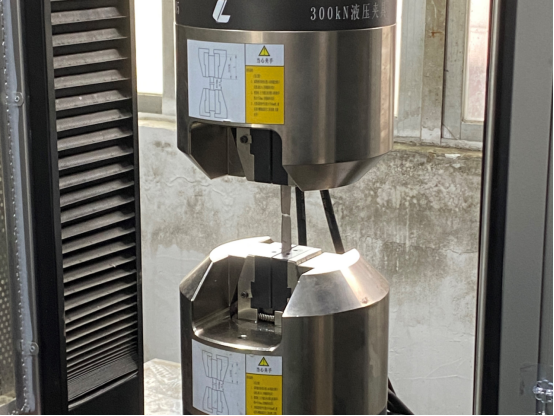

装夹试样：将准备好的试样准确装夹在拉力试验机的夹具上，确保试样的轴线与拉力方向一致，避免偏心受力影响测试结果 。

测量与记录：启动试验机，按照设定的试验速率施加拉力。使用引伸计测量试样伸长量，拉力试验机同步记录拉力值，直至试样断裂。记录下屈服点对应的力值、最大力值、断裂时的伸长量等关键数据 。

六、结果处理与报告

性能计算：依据测量数据，按照标准中给出的公式，计算屈服强度、抗拉强度、断后伸长率、断面收缩率等性能指标。例如，断后伸长率的计算是通过测量断后标距长度与原始标距长度的差值，再除以原始标距长度并乘以 100% 。

数值修约：对计算结果进行数值修约，修约规则按照标准规定执行，确保结果的准确性和一致性 。

试验报告：报告内容应包括试验材料信息（如材料名称、牌号、炉号等）、试样信息（形状、尺寸等）、试验条件（温度、试验速率等）、测试结果（各项性能指标数值）以及可能影响结果的其他因素等，为后续材料性能评估和应用提供全面准确的依据 。
