GB/T4956-2003 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法

发表时间：2025-07-31 访问量： 来源：中翔检测 分享:

一、适用范围

该标准适用于磁性基体（如钢铁等铁磁性材料）上的非磁性覆盖层（如锌、镉、铜、铬、镍等金属镀层，以及油漆、珐琅、塑料等有机涂层）厚度的测量。但不适用于基体金属磁性能有显著变化的情况，例如经过热处理或冷加工后磁导率改变较大的材料。

二、测量原理

基于磁性原理，当测头与磁性基体上的非磁性覆盖层接触时，测头与基体间的磁路磁阻会因覆盖层厚度的变化而改变，进而导致通过测头的磁通量发生变化。通过检测这种磁通量的变化，利用特定的转换关系，就能精确测量出覆盖层的厚度。


三、测量仪器

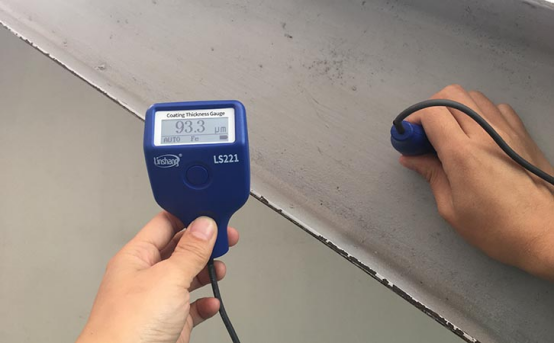

磁性测厚仪：是执行该测量任务的核心设备，由测头和显示仪表组成。测头应具备高灵敏度和稳定性，能准确感知磁通量变化；显示仪表需清晰、准确地显示测量结果，并且具有一定的数据处理功能，如平均值计算、最大值最小值记录等。

标准片：用于仪器校准，确保测量准确性。标准片由已知厚度的非磁性覆盖层和磁性基体组成，其厚度值具有高精度和可溯源性。

四、测量准备

仪器校准：使用标准片对磁性测厚仪进行校准，将测头置于标准片上，调节仪器，使显示值与标准片的标称厚度一致。校准过程需按照仪器操作手册严格执行，确保校准的准确性。

试样表面处理：测量前，要确保试样表面清洁、平整、无油污、灰尘和氧化皮等杂质。对于粗糙表面，可能需要进行适当打磨，但要注意避免损伤覆盖层，影响测量结果。

五、测量过程

测量点选择：在试样表面均匀选取多个测量点，测量点的分布应能代表整个覆盖层的厚度情况。对于形状规则的试样，可按照一定的网格或圆周分布选取测量点；对于形状复杂的试样，则需根据实际情况，在关键部位和易出现厚度变化的区域增加测量点。

测量操作：将测头垂直、平稳地放置在测量点上，待显示值稳定后读取测量结果。每个测量点应重复测量多次，一般不少于 3 次，取其平均值作为该点的测量厚度。

六、测量结果处理与报告

结果处理：计算所有测量点厚度的平均值、标准差等统计参数，以全面评估覆盖层厚度的均匀性和整体水平。若测量结果超出产品标准或工艺要求的范围，需分析原因并采取相应措施。

报告内容：测量报告应包含试样信息（如名称、编号、材质等）、测量方法依据（即 GB/T 4956 - 2003）、测量仪器型号、测量环境条件、各测量点的测量值及统计结果等详细内容，确保报告的完整性和可追溯性。

GB/T 4956 - 2003 标准为磁性基体上非磁性覆盖层厚度的磁性法测量提供了科学、规范、全面的指导，对于保证产品质量、控制生产工艺以及推动相关行业技术发展具有重要意义。
