一、什么是超声波探伤(UT)

超声波探伤(Ultrasonic Testing,简称 UT)是利用高频声波(通常 1-25 MHz)在材料内部传播时,遇到声阻抗差异界面会产生反射、折射和衍射的原理,通过分析回波信号判断材料内部缺陷的位置、大小和性质。它是五大常规无损检测方法(UT/RT/MT/PT/ET)中应用最广泛的一种。

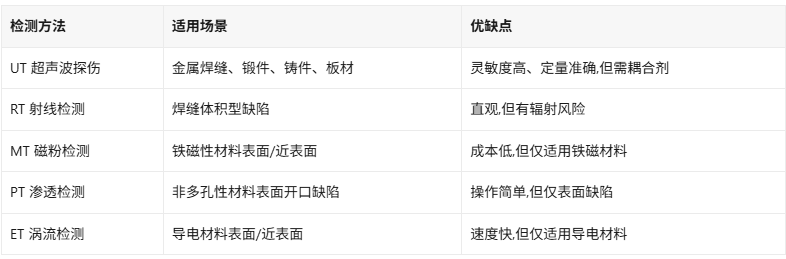

1.1 UT 在工业检测中的定位

其中 UT 在焊缝质量控制中的地位最为重要,因为它能精确测量缺陷的尺寸、位置和反射幅度。

1.2 UT 的三大优势

- 精度高:可检测小至 φ0.5 mm 当量的缺陷

- 可定位:通过声程计算,精确到毫米级

- 可记录:数字信号可存储回放,实现过程可追溯

二、UT 检测的基本原理与探头选型

2.1 物理原理

超声波在介质中传播时,遇到声阻抗差异的界面(缺陷)会发生反射。声阻抗 Z = ρ × c(密度 × 声速)。当声波穿过钢焊缝时,声速约 5920 m/s,频率通常 2-5 MHz。

2.2 探头分类

按波型分:

- 纵波探头(直探头):用于厚度测量、铸件检测

- 横波探头(斜探头):用于焊缝检测,折射角 45°/60°/70°

- 表面波探头:用于表面缺陷检测

按阵元分:

- 单晶探头:传统探头,一发一收

- 双晶探头:一发一收两个晶片,适合薄件与近表面

- 相控阵探头:多晶片电子扫查,可实现 S 扫/C 扫成像

2.3 探头选型三要素

1. 频率:粗晶材料选 1-2 MHz;细晶材料选 5 MHz

2. 晶片尺寸:大面积探头灵敏度高,但分辨率下降

3. 折射角 K 值:焊缝检测常用 K2(K=2,即 45°-60°)、K3(60°)

三、GB/T 11345 标准核心条文解读

GB/T 11345-2013《焊缝无损检测 超声检测 技术等级和质量分级》等同采用 ISO 17640:2005,是国内焊缝 UT 检测最权威的标准。

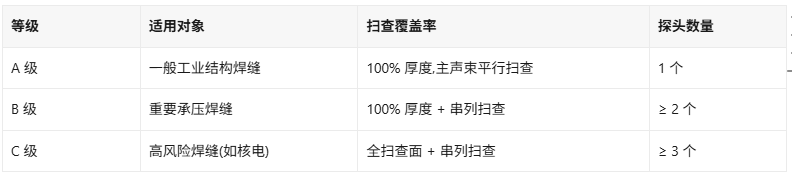

3.1 三个检测等级

3.2 质量分级

标准将焊缝质量分为 B、C、D 三个等级:

- B 级:严格,适用于压力管道、核电一回路

- C 级:中等,适用于一般压力容器

- D 级:宽松,适用于普通结构

判定依据主要包括:

- 缺陷回波幅度(超出评定线 dB 数)

- 缺陷指示长度(mm)

- 缺陷自身高度(mm)

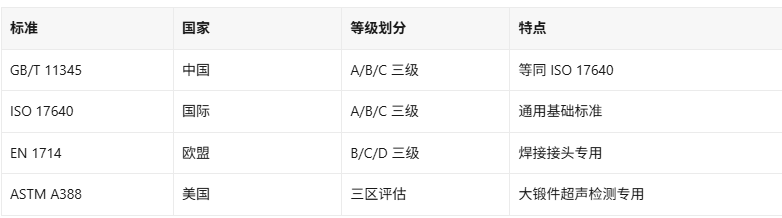

3.3 与国际标准的对应关系

虽然各国标准体系不同,但核心方法论一致,均采用"对比试块 + DAC/AVG 曲线"评定。

四、扫查方式与缺陷判定

4.1 扫查方式

焊缝 UT 检测常用三种扫查:

1. 平行扫查(沿焊缝方向):检出纵向缺陷

2. 垂直扫查(垂直焊缝方向):检出横向缺陷

3. 串列扫查(两个探头一前一后):检出大厚度焊缝中的垂直缺陷

4.2 TOFD 与相控阵技术

TOFD(Time of Flight Diffraction,衍射时差法)利用缺陷端点的衍射波测高,精度可达 ±1 mm,广泛应用于厚壁压力容器。

相控阵超声(PAUT)通过电子控制多晶片发射延迟,实现声束的偏转和聚焦,可生成 S 扫/C 扫图像,直观显示缺陷形态,是 GB/T 11345 推荐的 B、C 级扫查方法。

4.3 缺陷性质判定

通过回波特征判断缺陷类型:

- 气孔:多而密集,反射波低且杂乱

- 夹渣:波形较乱,游动

- 未焊透:反射波高,位置固定在焊缝根部

- 裂纹:反射波强烈,有时伴有多个波峰

五、典型应用案例场景

UT 检测广泛应用于以下场景:

- 锅炉与压力容器:依据 NB/T 47013 系列 + GB/T 11345

- 长输管道:依据 GB/T 50818 + 管道业主规范

- 桥梁钢结构:依据 JTG/T 3650 + GB/T 11345,焊缝母材属于金属材料检测范畴

- 风电塔筒:依据 GB/T 19072 + EN 1714,出口欧盟需同步申请 检测认证 CE 标志;塔筒叶片复合层同步送检 复合材料检测

- 船舶焊缝:依据 CB/T 3559 + ISO 17640,船级社认证流程见 检测认证 章节

任何焊缝需出具第三方检测报告时,均可委托具备 CNAS 与 CMA 双 C 资质的第三方实验室完成,亦可借助检测认证通道对接认证机构发证。针对储罐、压力管道等配套衬里、密封圈的塑料部件,可同步送检执行 高分子材料检测 拉伸/耐化学介质测试。

六、中翔检测 UT 检测方案与服务流程

深圳中翔检测技术有限公司(简称中翔检测)立足深圳光明区,已为来自新能源、装备制造、航空航天等领域数千家企业提供 UT 检测服务。

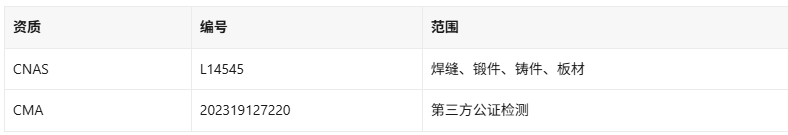

6.1 双 C 资质与服务范围

实验室覆盖焊缝 UT、锻件 UT、相控阵 PAUT、TOFD 等全项目,出报告周期 3-5 个工作日,可加急。

6.2 服务流程

1. 委托咨询:客户提交样品信息 + 检测标准

2. 方案制定:实验室依据标准出具检测方案

3. 现场/送样:可赴客户现场或客户送样至深圳实验室

4. 检测实施:依据 GB/T 11345 执行

5. 报告出具:5 个工作日内出具中英文双语报告

6. 后续跟踪:协助客户对接认证机构发证

6.3 联系方式

- 官网:www.zxtest.com

- 邮箱:zxjctest@163.com

详细地址1：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

详细地址2：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋

实验室电话：181-2460-7566

七、FAQ 常见问题

Q1:UT 检测多少钱?

A:依据工件厚度、检测等级、扫查方式而定。可联系中翔检测获取报价单。

Q2:UT 与 RT 怎么选?

A:对于焊缝体积型缺陷,两者可互补;有辐射管控场景优先 UT;小径管优先 RT。

Q3:加急 UT 检测几天出报告?

A:中翔检测常规 3-5 个工作日,加急最快 1 个工作日(具体看样品量)。

Q4:相控阵 PAUT 与传统 UT 优劣?

A:PAUT 成像直观、记录可追溯,但设备和人员成本高;一般焊缝用传统 UT 即可。
