Q1：金相分析到底能看什么？

金相分析是通过显微镜观察金属材料内部组织结构的方法，能回答几类具体问题：晶粒大小是否在规定范围内、组织类型是否符合牌号要求、有没有脱碳层或增碳层、非金属夹杂物的类型与级别、焊接接头的热影响区宽度、以及缺陷是组织性的还是工艺性的。

它与化学成分分析、力学性能试验共同构成材料评价的三条线。成分合格不代表组织合格，例如同一牌号钢材，冷却速度不同会得到完全不同的组织，力学性能也随之变化。

Q2：取样位置怎么定？

取样位置是金相分析里容易被忽略、但影响结果很大的一步。

板材：通常取横向试样，位置按 GB/T 13298-2015 的规定执行，避开剪切边与火焰切割的热影响区。

管材：取纵向或横向试样，需要评定时同时取焊接接头试样。

锻件与铸件：按技术条件指定的部位取样，常取本体试样或随炉试样。

失效件：先在断裂源附近取样，再取远离断裂部位的试样作为对比。对比试样常常是判定的关键。

取样时严禁用砂轮片切割造成试样过热，组织一旦被改变，后续评级全部失去意义。

Q3：制样流程有哪些关键控制点？

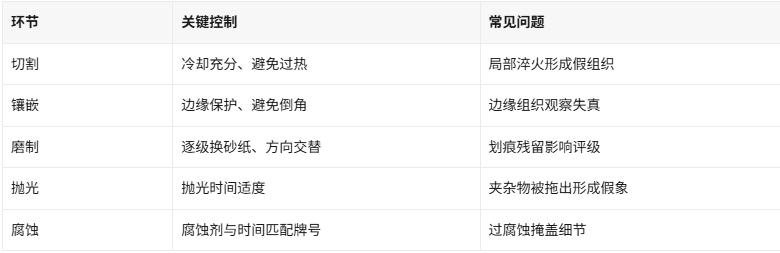

标准流程是：切割 → 镶嵌 → 粗磨 → 细磨 → 抛光 → 腐蚀 → 观察。每个环节都有对应的控制要求。

ASTM E3-11(2017) 对金相试样的制备方法给出了通用要求，可作为方法选择的参考。

Q4：晶粒度怎么评？

晶粒度评定按 GB/T 6394-2017 执行，方法包括比较法、面积法与截点法。比较法速度快，适用于常规检验；截点法精度高，适用于仲裁或研究性分析。国际标准中对应的方法见 ISO 643:2019。

需要提醒的是，晶粒度评定必须在规定的放大倍数与视场选择规则下进行，不能只挑一个「好看」的视场出报告。多视场取平均是常规要求。

Q5：非金属夹杂物怎么分级？

非金属夹杂物按 GB/T 10561-2005 评定，分为 A（硫化物类）、B（氧化铝类）、C（硅酸盐类）、D（球状氧化物类）以及 DS 类（单颗粒球状类）。评定方式是统计各类夹杂物的长度或数量，与标准图谱比对后给出级别。

夹杂物来源通常与冶炼工艺相关。级别偏高时，需要结合冶炼记录判断是原材料带入还是脱氧工艺问题。

Q6：脱碳层怎么测？

脱碳层测量针对的是弹簧钢、轴承钢、工具钢等对表面硬度敏感的材料。方法是沿垂直于表面的方向观察金相试样，测量全脱碳层与部分脱碳层的深度。

技术条件通常会规定脱碳层深度的上限值。测量时须注意区分脱碳层与试样制备过程造成的假象，必要时用显微硬度法辅助确认。

Q7：焊接接头的金相看什么？

焊接接头金相通常看四项：焊缝金属的组织形态、熔合线的结合情况、热影响区的宽度与组织梯度、以及是否存在淬硬组织。

热影响区的组织梯度直接对应焊接热输入。如果热影响区出现明显淬硬组织，说明冷却速度偏快，需要复核预热温度与层间温度。焊接接头的无损检测不能替代金相分析——超声或射线能发现缺陷，但看不到组织变化。

Q8：失效分析时，金相能定什么责？

金相在失效分析中的作用是区分失效模式。举例来说：

裂纹沿晶界扩展，常与应力腐蚀或过热有关；

裂纹穿晶扩展，多与疲劳或过载有关；

断口附近存在大量夹杂物或带状组织，可能与材料质量相关；

表面存在脱碳层，可能降低疲劳强度，使裂纹从表面起裂。

这些判断必须与力学性能试验、断口分析、工况载荷记录结合，单靠金相照片无法定性。

Q9：金相报告怎么看？

一份完整的金相报告通常包含：试样编号与取样位置、材质牌号与热处理状态、腐蚀剂与放大倍数、各项目的评级结果与对应标准、以及代表性照片。

阅读报告时关注三点：取样位置是否与争议部位一致、评级依据的标准号是否与合同一致、照片的放大倍数是否标注。缺少这三项的报告在争议场景中说服力有限。

Q10：送检需要准备什么？

送检前建议准备以下材料：

1.材质牌号与热处理工艺（如已知）；

2.技术条件或验收标准，尤其是评级限值要求；

3.取样部位说明，建议附带零件图纸或位置照片；

4.若为失效件，提供失效过程描述与工况信息；

5.若需与既有报告比对，提供历史报告编号。

样品数量不足时，检测方通常会建议先做扫描式观察，再根据发现的问题确定补充取样方案。

与其他检测项目的衔接

金相分析与成分分析的配合

成分分析给出元素含量，金相分析给出组织形态。当成分合格但性能异常时，金相分析往往能给出解释；当金相显示的组织均匀但性能仍不达标时，则需要回到成分复核。两项数据互相印证，判定才有说服力。

金相分析与力学性能试验的配合

拉伸、硬度与冲击试验反映材料的使用性能，金相分析反映形成这些性能的组织基础。例如硬度偏高的原因可能是淬硬组织，也可能是冷加工硬化，金相分析可以区分两者。必要时可配合 检测认证 相关的实验室认可要求，确认报告被采信的范围。

金相分析很少单独使用。判断材料是否满足使用要求，通常需要把成分、组织与性能三项结合。

成分与力学性能：拉伸、硬度、冲击等项目的检测可一并安排，属 金属材料检测 的常规范围。

焊接接头评价：若金相发现焊接热影响区异常，可配合超声检测复核接头内部质量，方法说明见 无损检测。

表面处理与镀层：镀层厚度、结合力与耐蚀性的评价与 货架检测 中涉及的钢结构件防护要求相关。

腐蚀试验：盐雾与湿热试验可与金相结论互相印证，相关方法归入 高分子材料检测 中的涂层评价板块。

如需金相分析检测服务，可联系深圳中翔检测技术有限公司（www.zxtest.com），双 C 资质实验室，可出具符合 GB/T 13298-2015 等相关标准的检测报告，并对接认证机构发证。

深圳中翔检测技术有限公司

联系电话：181-2460-7566双 C 资质：CNAS L14545 + CMA 202319127220网址：www.zxtest.com ｜ 邮箱：zxjctest@163.com实验室地址①：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋实验室地址②：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋

本文引用的标准条款以现行有效版本为准，涉及强制性要求的，以官方公告为准。
