一、汽车线束为何要做温湿循环测试

汽车线束测试中的温湿循环测试，是模拟车辆长期经历昼夜温差、季节交替、雨雪潮湿等环境变化，验证线束绝缘层、护套与连接器在高低温交变与高湿条件下的性能稳定性。随着新能源汽车与智能驾驶的普及，线束数量与复杂程度大幅提升，其可靠性要求也随之水涨船高。

1.1 温湿循环失效机理

线束绝缘材料在高低温交变下反复热胀冷缩，叠加高温高湿环境会加速老化，导致绝缘层开裂、吸湿、绝缘电阻下降，最终引发短路或信号失真。因此，汽车线束测试必须覆盖温湿循环这一关键项目，才能有效暴露潜在的绝缘缺陷。尤其对于新能源汽车的高压线束，其绝缘失效还可能直接危及乘员安全，测试的必要性更为突出。

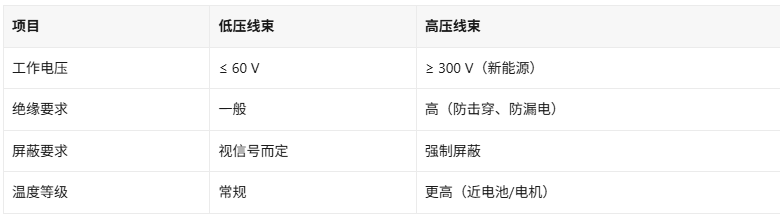

1.2 低压与高压线束的差异

二、核心测试标准解读

2.1 QC/T 29106：汽车电线束技术条件

QC/T 29106《汽车电线束技术条件》是国内汽车线束的基础行业标准，规定了线束的尺寸、电气性能、环境适应性等要求，是低压线束验收的常用依据，也是汽车线束测试的入门标准。

2.2 GB/T 28046 与 ISO 16750：环境条件与试验

GB/T 28046《道路车辆 电气及电子设备的环境条件和试验》等同采用 ISO 16750 系列，规定了温度循环、湿热循环、温度冲击等环境试验方法与严酷等级，是线束及车载电子设备环境可靠性的通用标准。

2.3 ISO 6722：线缆本体标准

ISO 6722《道路车辆 60V 和 600V 单芯电缆》规定了汽车用电缆的导体、绝缘与耐温等级要求，是高压线束电缆选型的依据。

三、温湿循环测试操作要点

3.1 试验条件设定

温湿循环通常设定温度范围 -40℃ 至 +85℃（或按产品等级更高），相对湿度 85%-95%，循环周期数十至数百次，依据 GB/T 28046 相应严酷等级选取。高压线束因靠近电池与电机，温度上限往往更高。

3.2 试验中的监测

试验过程中需监测绝缘电阻、耐压强度等电气参数，试验结束后进行外观检查与功能验证，形成完整的测试记录，确保每一条线束的环境适应性都可追溯。同时，建议对同批次的线束随机抽样进行测试，以样本的通过率代表整批产品的环境适应性水平，避免以单件合格掩盖批量风险。

3.3 常见失效判据

绝缘层开裂、起皱连接器端子氧化、接触电阻增大绝缘电阻低于标准限值

四、汽车线束测试的延伸场景

汽车线束测试属于汽车零部件检测的重要分支，实际工程中还涉及以下配套检测：

绝缘材料验证：线束绝缘层、护套的高分子材料检测，如耐温、耐老化、阻燃性能

高压线束与电池：新能源高压线束连接动力电池，其电气安全需与电池检测协同验证

端子与导体：铜端子、导体的成分与导电性能属于金属材料检测范畴

出口合规：出口整车的线束需满足目的地市场法规，可对接检测认证机构

五、中翔检测线束测试方案

汽车线束测试在整车质量管控中应用广泛。中翔检测（CNAS L14545 + CMA 202319127220 双 C 资质）可提供本项目全流程服务，实验室位于深圳光明区，3-5 个工作日出具报告，欢迎联系咨询。

实验室配备恒温恒湿箱、高低温交变试验箱、绝缘耐压测试仪等设备，覆盖低压与高压线束的温湿循环、温度冲击、盐雾、绝缘耐压全项目，并可根据主机厂特殊规范定制测试方案。

六、FAQ 常见问题

Q1：温湿循环一般做多少个循环？A：依据产品等级与主机厂要求，常见数十至数百个循环。

Q2：高压线束测试比低压贵吗？A：是的，高压线束涉及耐压、屏蔽等额外项目，成本相对更高。

Q3：汽车线束测试多少钱？A：依据项目数量与循环周期而定，可联系中翔检测获取报价单。

Q4：线束测试需要送样还是现场测试？A：温湿循环等环境试验需在实验室完成，建议送样；部分电性能项目可现场测试，具体可联系中翔检测确认。
