一、压力容器焊缝为什么"一处都不能漏"

压力容器是典型的承压设备，内部介质常为高温、高压或易燃易爆物质。焊缝是压力容器结构中最薄弱的环节之一，一处未检出的裂纹、未熔合或夹渣，在长期交变载荷下都可能扩展为穿透性缺陷，最终导致泄漏甚至爆炸。

正因为风险极高，承压设备的对接焊缝原则上要求 100% 无损检测，即每一条焊缝、每一个区段都要经过探伤确认合格，而不是像普通结构件那样按比例抽检。这是压力容器制造与在用检验的一条基本底线。

二、超声波探伤的基本原理

超声波探伤（Ultrasonic Testing，简称 UT）利用超声波在材料中传播时，遇到缺陷界面会发生反射的特性来发现内部缺陷。探头发射的声束进入焊缝后，若遇到裂纹、气孔、未熔合等不连续，一部分声能会被反射回来，仪器据此判断缺陷的位置、尺寸与性质。

相比射线探伤（RT），超声波探伤对面积型缺陷（如裂纹、未熔合）更敏感，且无电离辐射、检测速度快，特别适合厚壁焊缝与现场在役检测，因此成为压力容器焊缝检测的主流方法。

按声束传播方式，超声检测又分为纵波（直探头）与横波（斜探头）两大类。压力容器焊缝因存在余高与坡口，多采用横波斜探头，以一定角度斜入射，才能有效覆盖焊缝熔合区；母材测厚、钢板分层检测则多用纵波直探头。探头的频率、晶片尺寸与折射角，需根据板厚与焊缝坡口形式事先选定，选型不当会直接导致缺陷漏检。

三、压力容器焊缝超声检测的关键标准

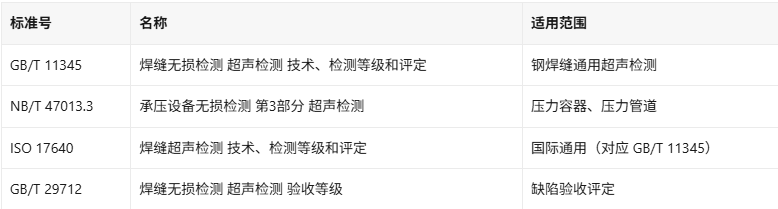

国内承压设备行业优先执行 NB/T 47013.3，其规定了检测技术等级（A/B/C 级）、检测比例、探头选择与缺陷定量方法。焊接件母材的化学成分与金属材料检测是探伤评定的前置条件，母材牌号直接决定声速校准与探头选型。

四、检测等级与验收等级如何确定

4.1 检测技术等级

NB/T 47013.3 将超声检测技术等级分为 A、B、C 三级，等级越高，扫查覆盖越完整、探头角度组合越丰富。压力容器主焊缝通常要求 B 级及以上，关键部位甚至要求 C 级，以保证声束能覆盖整个焊缝截面。

4.2 验收等级

GB/T 29712 规定了 1、2、3 三个验收等级，其中等级 2 为常规要求，等级 1 更严格。验收等级越高，允许的缺陷尺寸越小。企业应根据设计文件与产品标准选择匹配的验收等级，并保留完整的探伤记录。

五、探伤人员的资质门槛

超声波探伤属于需持证上岗的检测项目，探伤人员须取得无损检测人员资格，资质范围须覆盖所采用的检测方法、产品类型与等级。这也是第三方检测机构出具合规报告的基本前提。

六、相控阵与 TOFD 带来的效率提升

传统手工超声探伤依赖探伤人员的经验与手法，效率受制于人为因素。近年来，相控阵超声（PAUT）与衍射时差法（TOFD）逐步普及：

PAUT：通过电子控制声束偏转与聚焦，一次扫查覆盖更广，数据可记录、可回放；

TOFD：利用缺陷尖端衍射波精确测高，对裂纹类缺陷定量更准。

对于需要 100% 检测的厚壁压力容器焊缝，PAUT + TOFD 组合正在成为趋势，兼顾检测速度与缺陷定量精度。出口欧盟的承压设备，还需同步满足 PED 指令对应的检测认证要求，形成"探伤 + 认证"的完整证据链。

七、常见问题 FAQ

Q1：超声波探伤能检出所有缺陷吗？

不能。UT 对表面及近表面盲区内的缺陷灵敏度有限，通常需配合磁粉探伤或渗透探伤覆盖表面缺陷。

Q2：压力容器焊缝检测为什么强调"100%"?

因为承压设备的失效后果严重，抽检会漏掉未抽到的区段，无法保证整体安全。

Q3：超声波探伤有辐射吗？

没有。UT 使用高频声波，非电离辐射，对人员安全，这是它优于射线探伤的重要优势之一。

Q4：异种钢或复合材料焊接件怎么探伤？

奥氏体不锈钢等粗晶材料声学性能特殊，需专门的探头与工艺；复合材料检测与金属焊缝探伤方法差异较大，不可混用。

Q5：一份合格的探伤报告应包含哪些信息？

至少应包含检测标准号、验收等级、检测技术等级、探伤人员资质编号、缺陷位置与尺寸记录、结论判定及仪器校准信息，做到"结论可追溯、数据可复核"。
