一、为什么"长得像"的两个牌号差很多

6061 与 6063 同属 Al-Mg-Si 系（6 系）变形铝合金，都以镁、硅为主要合金元素，外观上几乎无法区分。但它们的合金配比、热处理强化效果和加工特性差异明显，决定了它们在承力结构件与装饰/型材件之间的不同定位。

选型的第一步，是通过化学成分分析确认材料实际牌号。铝合金的成分测定依据 GB/T 3190《变形铝及铝合金化学成分》，检测机构通过直读光谱等手段即可快速区分 6061 与 6063，避免"以次充好"或混料。

二、成分差异：硅与镁的配比是关键

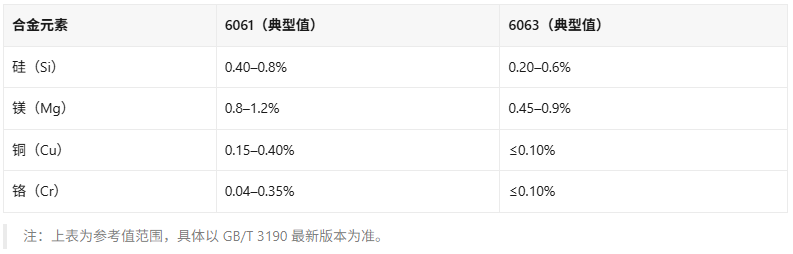

6061 的镁、铜含量更高，可形成更强的析出强化相，因此强度上限更高；6063 的镁、硅配比更均衡，偏重良好的挤压成形性与阳极氧化表面质量。

三、力学性能对比：强度 vs 塑性的取舍

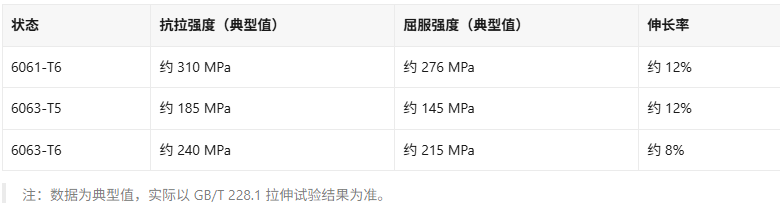

从数据看，6061-T6 的强度显著高于 6063-T5，适合承力结构件；6063-T5 强度虽低，但挤压容易、表面光洁，适合复杂截面型材与外观件。力学性能的准确判定，必须通过金属材料检测完成，拉伸试验依据 GB/T 228.1《金属材料 拉伸试验 第1部分 室温试验方法》。

四、加工与焊接特性对比

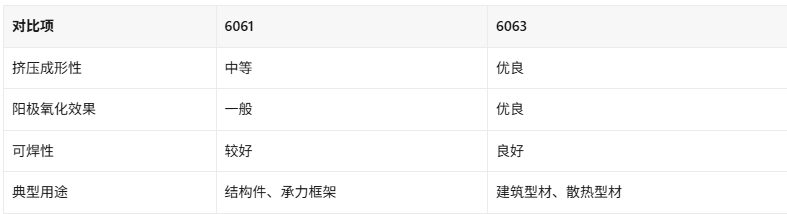

6061 因铜含量较高，阳极氧化膜均匀性略差，但可焊性较好，广泛用于需焊接的结构件；6063 是"型材之王"，门窗、幕墙、散热器型材大多采用 6063。

对于需要焊接的铝合金结构，焊后应通过无损检测对焊缝质量进行探伤确认，铝焊缝的超声与射线检测都有专门工艺要求。

五、应用场景与选型建议

5.1 选 6061 的场景

承力框架、机械结构件、精密加工件；汽车底盘与车架等对强度要求高的部位；需要较高强度且可接受成本的结构。

5.2 选 6063 的场景

建筑门窗、幕墙、装饰型材；散热器、型材类外观件；需要阳极氧化美观表面的部件。

5.3 轻量化场景的替代思考

在极致轻量化场景（如新能源车体、航空结构）中，铝型材还需与复合材料检测领域的碳纤维材料做权衡——碳纤维比强度更高但成本也高，铝型材则胜在成熟与可回收。

五、热处理状态：同样是 T6 也可能不同

牌号之后的状态代号，决定了材料的最终性能。6 系铝合金常见状态有 T4（固溶处理+自然时效）、T5（高温成形后人工时效）、T6（固溶处理+人工时效）等。同样是 6063，T5 与 T6 的强度差距可达数个百分点；同样是 6061，T6 与 T651 在消除内应力上又有区别。

因此，选型时必须完整写明"牌号 + 状态"，例如"6061-T6"而非笼统写"6061"。采购合同中若只写牌号不写状态，极易出现到货性能不达标的纠纷。性能是否符合要求，最终要以硬度测试、拉伸试验等实测数据为准。

对于需要精加工的 6061 件，推荐选用消除内应力的 T651 状态，可显著减少加工变形；对以挤压型材为主的 6063 件，T5、T6 状态按强度需求选择即可。

六、选型后还要做对检测

选定牌号只是第一步，入厂验收与过程管控同样关键。企业应建立"成分 + 力学 + 尺寸"的入厂检测机制，必要时委托具备资质的第三方出具报告。具体而言：

成分复核：依据 GB/T 3190，用直读光谱确认硅、镁、铜等元素是否落在牌号范围内，防止混料或以次充好；力学验证：依据 GB/T 228.1 做拉伸试验，核对抗拉强度、屈服强度与伸长率；硬度抽检：用布氏/维氏硬度快速筛查热处理状态是否一致；金相抽查：对关键承力件做金相分析，检查组织是否均匀、有无过烧。

汽车行业用户可结合汽车零部件检测要求，对铝制零部件执行完整的材料与可靠性验证。

无论是 6061 还是 6063，铝合金的入厂验收都应坚持"先检测、后入库"。现实中不少企业因为批次多、节奏快，对铝合金只做外观抽检，忽略了成分与性能复核，等到加工或装配环节才发现问题，损失往往成倍放大。建议对关键结构用铝合金建立供应商质量档案，每批次保留检测报告，形成完整闭环。

中翔检测已获 CNAS 与 CMA 双 C 认可，可直接对接认证机构发证，为客户缩短认证周期 30%-50%。

联系我们 · 深圳中翔检测技术有限公司

双 C 资质：CNAS L14545 · CMA 202319127220

联系电话：181-2460-7566

官网：www.zxtest.com

邮箱：zxjctest@163.com

实验室地址①：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

实验室地址②：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋
