锂电池隔膜被业内称为「电池第三极」，厚度仅 9–25 μm，却是隔离正负极、传递锂离子、阻断电子的关键材料。一个微米级的厚度偏差、一个小孔径的穿刺薄弱点，都可能在电芯热失控时演变成安全事故。本文以「为什么」开篇，沿「原理—测试方法—典型限值—失效模式」四个维度，拆解厚度、透气率、热收缩率、穿刺强度、拉伸强度这 5 项 电池材料检测 中最不可缺的项目。涉及的术语按标准原文表述，例如「热收缩率」而非「热收缩比」、「面密度」而非「单位面积重量」，以保证严谨性。

摘要

锂电池隔膜的 5 项核心检测——厚度、透气率、热收缩率、穿刺强度、拉伸强度——共同决定了电芯的循环寿命、安全裕度与高倍率性能。这 5 项并非孤立存在，而是相互耦合：厚度与透气率关联孔隙率与离子电导率，热收缩率与穿刺强度关联热失控安全，拉伸强度关联卷绕与叠片工艺。每一项的检测方法都对应着明确的国内外标准号，下游企业若想稳定产品质量，必须建立「来料必检 + 批次数据库」的双层机制。

1. 检测 1：厚度（GB/T 6672）

1.1 测试原理

厚度是隔膜的最基础指标，常用测厚仪接触法或非接触法测量。接触法是 GB/T 6672-2001《塑料薄膜和薄片厚度测定 机械测量法》的核心方法。

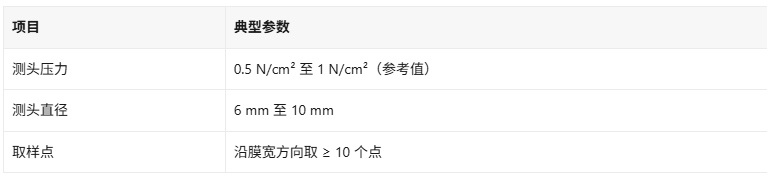

1.2 关键参数

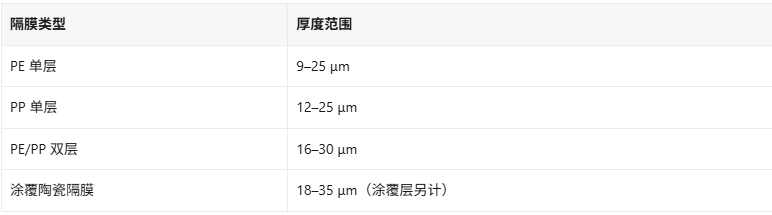

1.3 典型限值

1.4 失效模式

厚度偏厚 → 离子电导率下降 → 电池内阻上升 → 循环寿命下降；厚度偏薄 → 穿刺强度下降 → 短路风险上升。

2. 检测 2：透气率（Gurley 值）

2.1 测试原理

Gurley 透气度是指一定压力（通常 0.879 kPa）下，一定体积（通常 100 mL）空气透过单位面积隔膜所需的时间，单位 s/100 mL。Gurley 值越大，隔膜越致密；Gurley 值越小，离子通过越容易。

2.2 关键参数

测试面积：6.45 cm² 或 1.0 cm²气体压力：0.879 kPa测试气体：干燥空气

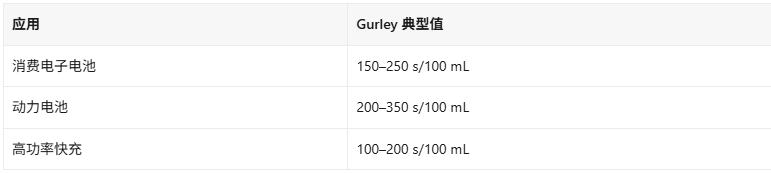

2.3 典型限值

2.4 失效模式

Gurley 值偏低 → 隔膜孔隙过大 → 短路风险上升；Gurley 值偏高 → 内阻过大 → 高倍率放电性能下降。

3. 检测 3：热收缩率

3.1 测试原理

隔膜在高温下会发生尺寸收缩，热收缩率是衡量其「耐热尺寸稳定性」的关键指标。测试方法参考 GB/T 12027-2004《塑料薄膜和薄片加热尺寸变化率试验方法》。

3.2 关键参数

试验温度：90℃ × 1 h、120℃ × 1 h 两档常见取样方向：MD（纵向）、TD（横向）测量方法：试验前后尺寸对比

3.3 典型限值

3.4 失效模式

热收缩过大 → 高温工况下隔膜局部变薄 → 引发正负极接触短路 → 触发热失控。锂电池强制性国标 GB 38031-2025《电动汽车用动力蓄电池安全要求》对热失控前后的「烟气」「起火」「爆炸」做了严格规定，倒逼上游隔膜厂商收紧热收缩限值。

4. 检测 4：穿刺强度

4.1 测试原理

穿刺强度反映隔膜抵抗针刺穿透的能力，常用钢针以一定速度刺入，记录峰值力。测试方法可参考 ASTM D4830-2019 中的相关章节。

4.2 关键参数

钢针直径：1.0 mm 或 0.8 mm（常见）加载速度：50 mm/min取样点：≥ 5 个

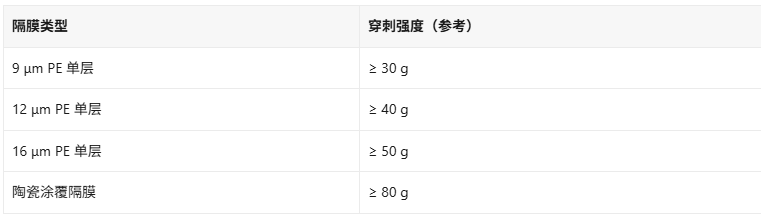

4.3 典型限值

单位换算：1 g ≈ 9.8 mN，文中 g 单位常用作行业惯例。

4.4 失效模式

穿刺强度不足 → 极片毛刺或金属异物穿透隔膜 → 内短路 → 热失控。这是「针刺测试」国标模拟的核心失效路径。

5. 检测 5：拉伸强度

5.1 测试原理

拉伸强度反映隔膜在卷绕与叠片工艺中的抗拉伸能力。测试方法按 GB/T 13022-2018《塑料薄膜拉伸性能试验方法》执行。

5.2 关键参数

试样尺寸：长 100 mm × 宽 10 mm（哑铃状可选）加载速度：50 mm/min 或 250 mm/min取样方向：MD 与 TD 双向

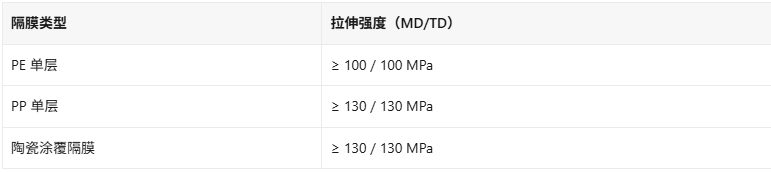

5.3 典型限值

拉伸强度单位 MPa 与伸长率单位 % 常同时报告，便于工艺设计。

5.4 失效模式

拉伸强度不足 → 卷绕过程中隔膜断裂 → 报废率上升；伸长率不足 → 叠片工艺中隔膜断裂。

6. 5 项检测的耦合关系

5 项指标相互耦合，理解它们的耦合关系是质量管理的关键：

厚度 ↔ 透气率 ↔ 拉伸强度：厚度增加，透气率上升（特定孔隙率下），拉伸强度先升后降厚度 ↔ 穿刺强度：厚度增加，穿刺强度上升热收缩 ↔ 穿刺强度：涂陶瓷层既可降低热收缩，也可提升穿刺强度

下游企业应同时记录 5 项指标，绘制「性能雷达图」，直观评估每批隔膜的整体质量水平。

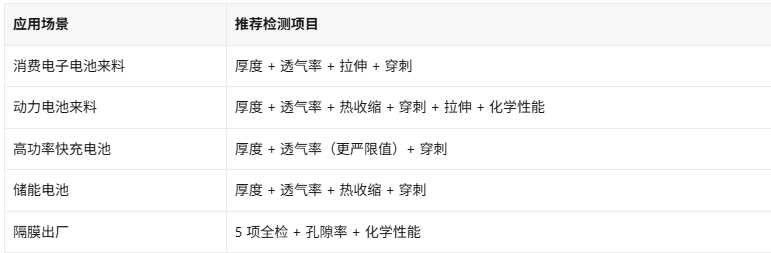

7. 典型应用场景与项目组合

中翔检测可按上述组合出具全项目报告，报告可联动 检测认证 路径对接 UN 38.3、GB 38031 等强制性认证。

8. FAQ：隔膜检测的常见问题

Q1：5 项检测中哪一项最关键？

A：不同应用的关键项不同。动力电池侧重「热收缩 + 穿刺」以应对热失控；消费电子侧重「厚度 + 透气率 + 拉伸」以保证循环寿命。

Q2：5 项检测可以一次送检完成吗？

A：可以。中翔检测可一次送检并行完成，3–5 个工作日出报告。

Q3：隔膜涂层是否需要单独检测？

A：陶瓷涂覆隔膜的涂层厚度与均匀性建议单独表征，可与 复合材料检测 联动。

Q4：聚合物隔膜的热失控测试要不要做？

A：热失控测试按 GB 38031-2025 是电芯层级的强制项，隔膜层级主要做热收缩与穿刺来评估安全裕度，不直接做热失控测试。

Q5：报告中如何区分 MD 与 TD 取样？

A：报告应明确标注取样方向、试验条件、状态调节参数。MD 与 TD 的数据差异本身就是隔膜各向异性的重要信号。

Q6：拉伸强度单位 MPa 还是 N/cm？

A：标准采用 MPa 或 N/m²，与样品截面相关。报告同时给出原始力值（gf 或 N）更便于工艺评估。

Q7：如何与 热管理检测 联动？

A：电芯层级的热失控测试与隔膜的穿刺强度、热收缩测试是上下游关系。中翔检测可联动出具电芯热失控报告与隔膜材料报告，便于客户做整体安全评估。

Q8：5 项检测的样品数量怎么定？

A：每项检测至少 5 件样品，建议 5–10 件以提升数据可靠性。

延伸阅读 / 联系我们

公司全称：深圳中翔检测技术有限公司

联系电话：181-2460-7566

网址：www.zxtest.com

联系邮箱：zxjctest@163.com

资质：CNAS L14545 + CMA 202319127220（双 C）

实验室地址①：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

实验室地址②：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋

服务领域：基础工业、港口机械、物流仓储、新能源、汽车电力设施、航空航天、教育科研

文中数据均为参考值/典型值/经验值；标准版本如有更新以最新版官方公告为准。
