某新能源整车厂（A 方）批量装车的高压线束在行驶 8 万公里后出现绝缘层龟裂、端子压接区发热告警。该批次由某线束厂（B 方）生产，第三方检测方（C 方）为中翔检测类实验室。三方围绕「失效模式 - 复检数据 - 整改方案」展开对话。本文以还原典型现场场景与决策路径为目的，按 Q&A 形式呈现。文末附送检入口。

涉及方均以「甲/乙/检测」代称，数据为典型样本描述，非个案承诺。

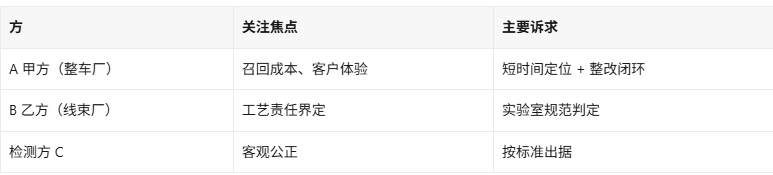

三方背景

场景 1：失效件送检与初判

Q1（甲方）：为什么 8 万公里才暴露？

A1（检测方 C）：高压线束失效常因温度循环、机械振动、绝缘材料老化叠加。8 万公里在 GB/T 30038-2013《道路车辆 电气/电子部件的环境试验》中约对应 60 ℃ × 1000 h 等效热循环。失效不一定发生在最短路径端点，而可能在「温度最高 + 振动最大 + 接头刚性最高」三重叠加处。

Q2（乙方）：可否先判定为「使用不当」？

A2（检测方）：必须按 QC/T 1037-2015《汽车电线束技术条件》、ISO 6722-1:2011《道路车辆 60 V 和 600 V 单芯电缆 第 1 部分：铜导体电缆的尺寸、试验方法和要求》与 LV 112 工作组标准比对试验后再判定。先做复检再下结论是行业惯例。

Q3（甲方）：复检要多久？

A3（检测方）：常规批量失效案例 5–7 个工作日出初稿，加急可压缩周期。

场景 2：实验室复检流程

Q4（乙方）：复检项目清单？

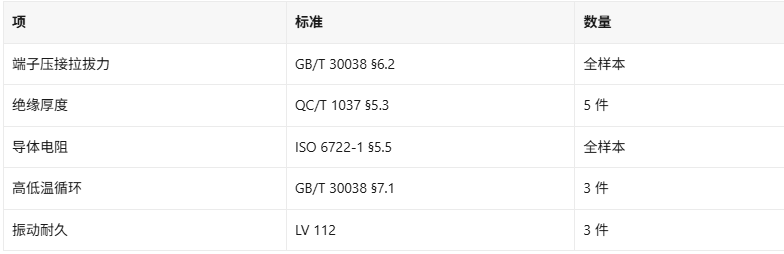

A4（检测方）：

Q5（甲方）：涉及拆解机密信息如何保护？

A5（检测方）：双方可签署 NDA + 实验见证协议；C 方提供试验过程录像与原始数据。

场景 3：实验结论与根因判定

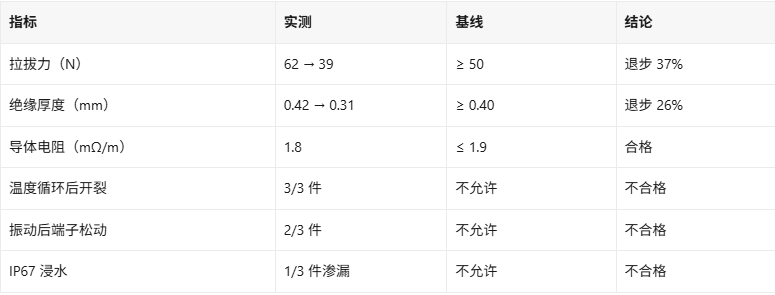

Q6：实验数据呈现 6 项关键指标

Q7（乙方）：哪些问题要内部归因？

A7（检测方）：压接工序失稳、绝缘配方不合格、装配扭矩偏差，是常见的 3 类内部归因项。

Q8（甲方）：整改方案？

A8（检测方）：

1.压接工序首件 + 末件复检

2.绝缘材料供应商复审

3.装配扭矩记录 100% 上链

4.整车 IP67 浸水复测合格后方可出厂

场景 4：复盘与体系对接

Q9（甲方）：如何快速对接 NB 机构发证？

A9（检测方）：C 方按 GB/T 30038、ISO 6722、QC/T 1037、LV 112 出具备注报告，由 A 方技术中心选择 NB 机构。C 方愿意协助对接。

Q10：体系上有什么建议？

A10（检测方）：

建立三方年度失效反推会议机制（每季度 1 次）

关键指标（拉拔力 + 绝缘厚度）在线 100% 监测

实验数据进 PLM 系统长期可追溯

总结：三方共同采纳的 5 项闭环

1.复检完整数据纳入 PLM

2.压接工艺 + 绝缘配方双锁

3.装配扭矩在线监测

4.IP67 100% 复测出

6.口车型兼容 LV 112 与 GB/T 30038 双对照

三方共识备忘（4 条）

数据共享范围限于 NDA 范围

后续批次 100% 入厂复检

关键参数 ≥ 5% 偏移即停止接收

每年季度复盘会议纳入日程

经验教训

1.「8 万公里才暴露」不等于「突发」，温度循环 + 振动 + 接头刚性三者叠加是长周期失效的常见组合

2.「使用不当」必须有实验室数据支撑，否则易引发售后争议

3.检测实验室的客观性是三方共识的基础，数据 + 报告双引用是关键

送检入口

需要送检请联系：

电话 181-2460-7566（技术对接），

邮箱 zxjctest@163.com，

实验室地址：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋 / 深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋。

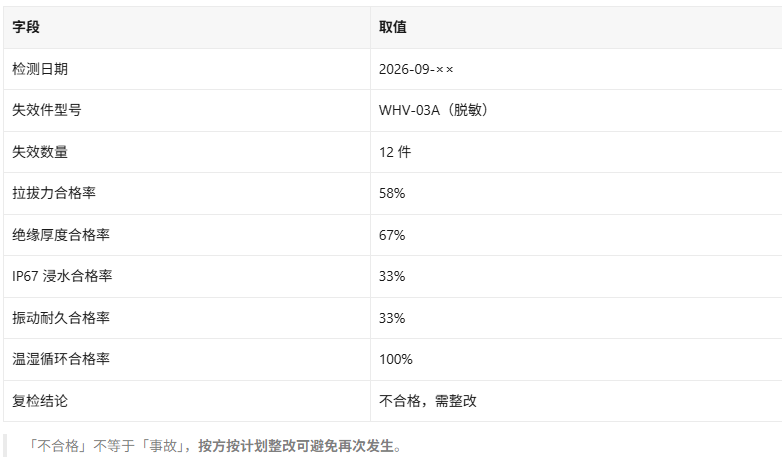

附录：线束复检数据卡（参考模板）

附录：线束认证发证流程（4 步）

1.提交 PPAP 文件 + 测试报告

2.CB 机构（认证机构）资料审核

3.现场抽样见证 + 出据发证证书

4.证书归档 + 年度监督

出口车型认证周期参考 5–7 个工作日加审核环节，具体以合同节点为准。

延伸阅读：

出口认证与发证流程：检测认证

电池侧连接器失效反推：电池材料检测

线束绝缘外皮老化：高分子材料检测
