181-2460-7566

经验多多年行业检测经验，致力于解决客户疑难

Years of industry testing experience

立即咨询

ISO 6892-1:2019 金属材料 拉伸试验 第 1 部分：室温试验方法

发表时间：2025-07-16 访问量： 来源：中翔检测 分享:

范围与原理：

该标准适用于各种金属材料，规定了室温下金属材料拉伸试验方法。原理是通过拉力拉伸试样直至断裂，测定相关力学性能。试验一般在 10℃-35℃室温下进行，严格控制条件下为 23℃±5℃，温度超出范围需记录报告，测定弹性模量按附录 G 进行。


试样要求：

试样形状和尺寸受金属制品限制，可机加工或不经机加工。横截面可为圆形、方形等，原始标距 L₀和原始横截面积 S₀存在关系 L₀=k√S₀，国际上 k 值常为 5.65，原始标距不小于 15mm，也可使用 k 值为 11.3 或非比例试样。机加工试样夹持端与平行长度间用过渡圆弧连接，轴线应与力加载轴线重合；不经机加工试样夹头间自由长度应使标距标记与夹头保持合理距离。

试验设备：

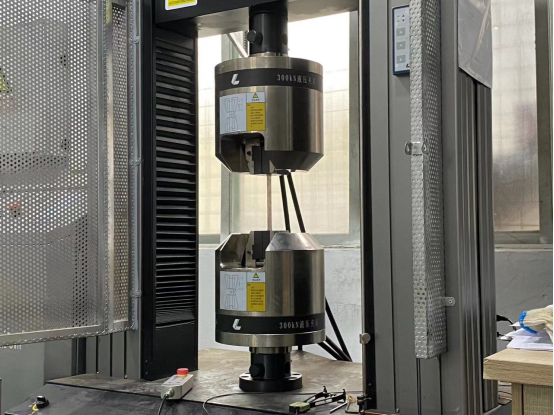

需使用电子或液压拉伸试验机，应满足 ISO 7500-1 规定的精度要求，并配备试样夹具和引伸计，以确保准确测量应变和位移。

试验方法：

有两种试验速度控制方法。方法 A 基于应变速率控制（包括夹头分离速率），可减少应变速率敏感参数测定时的试验速率变化，降低测量不确定度，推荐使用；方法 B 基于应力速率控制，较为传统，但受试验机性能影响较大。

性能测定：

主要测定抗拉强度（UTS），即材料断裂前的最大应力；屈服强度（YS），可采用 0.2% 偏移法确定；延伸率（A），为材料断裂后的伸长率；断面收缩率（Z），是断裂前后横截面积变化百分比。

结果报告：

试验结果需包括所有测量数据，如力 - 位移曲线、关键机械性能值等，并按标准格式报告。若试验不合格或存在异常，应提供详细分析说明。

AS 1391:2020 金属材料 拉伸试验 室温试验方法

ISO 898-7:1992 紧固件机械性能 第 ...

热门动态

百科科普

免费获取检测报价

一站式检测服务，让您无忧

服务咨询热线电话：181-2460-7566

立即咨询

联系我们

地址

深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

电话

181-2460-7566

邮箱

zxjctest@163.com
友情链接： 广告牌安全鉴定 | 焊接工艺评定 | 力学性能测试 | 成分分析 | 无损检测 | 货架检测

© 2024 深圳中翔检测技术有限公司. All Rights Reserved.  粤ICP备2023016237号
