一、为什么要做货架检测

货架并非"装上去就完事"的设备。德国一次性货架系统事故数据库显示,货架倒塌事故中有 60% 与"未定期检测"直接相关。中国年均发生货架坍塌事故 200+ 起,直接经济损失过亿元。

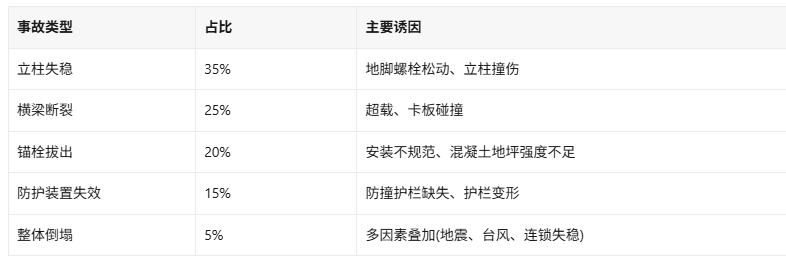

1.1 货架典型事故原因

1.2 检测的法规与责任

- 欧盟:EN 15635:2008《钢制静态存储系统 在用货架的使用和维护》强制要求年度检测

- 澳大利亚:AS 4084《钢制仓储货架》强制年检

- 美国:ANSI MH16.1 推荐年检(保险要求)

- 中国:GB/T 15386《钢托盘式货架 技术条件》非强制,但物流园区和仓储业普遍执行

不论法规是否强制,货架检测都是企业规避运营风险、应对保险理赔、落实 HSE 责任的必要手段。

二、货架类型与对应检测重点

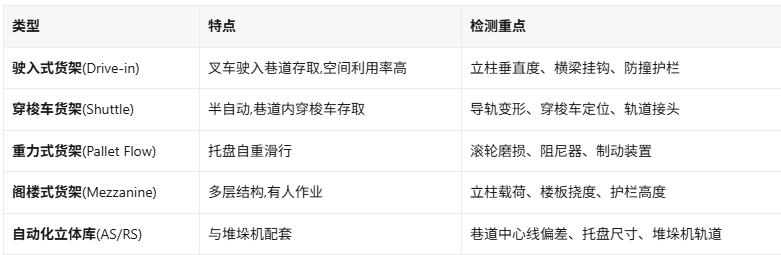

2.1 常见货架类型

不同货架结构,检测方法有所差异。中翔检测在深圳和华南地区累计服务过 200+ 仓库,覆盖以上所有类型。

2.2 重点检测区域

无论哪种货架,以下区域都是检查重点:

1. 立柱底部(地脚螺栓、防撞护栏)

2. 横梁两端(挂钩、安全销)

3. 背拉、背撑(系统稳定性)

4. 斜撑、支撑臂(抗扭刚度)

5. 巷道两端(叉车频繁作业区)

三、货架检测的核心项目

3.1 视觉检查

肉眼或借助内窥镜检查:

- 立柱倾斜量(垂直度偏差 ≤ H/200)

- 横梁挠度(满载下 ≤ L/200,L 为跨度)

- 裂缝、锈蚀、变形

- 焊接质量(对接焊缝、角焊缝),如有疑问可委托 无损检测 二次复核

- 螺栓缺失、松动、剪切

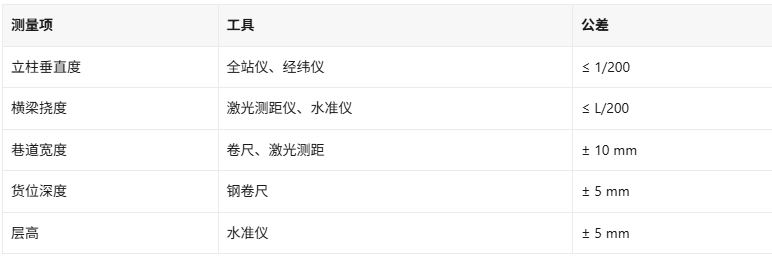

3.2 几何尺寸测量

3.3 结构安全验算

依据货架实际几何尺寸与金属材料检测得出的材料实测厚度,使用专业计算软件(如 RMI、有限元)对以下工况进行验算:

- 承载能力极限状态(满载工况)

- 正常使用极限(挠度、变形)

- 抗震工况(依据 GB 50011 地震参数)

- 风载荷工况(室外/半室外仓库)

对于画册 P16 涉及的有限元仿真分析,中翔检测可对接相关资源,为客户提供货架整体稳定性仿真。

3.4 锚栓拉拔试验

对地脚螺栓进行拉拔试验,验证锚固力是否满足设计要求。常用拉拔力:

- M12 螺栓:≥ 25 kN

- M16 螺栓:≥ 45 kN

- M20 螺栓:≥ 70 kN

四、中外标准对比

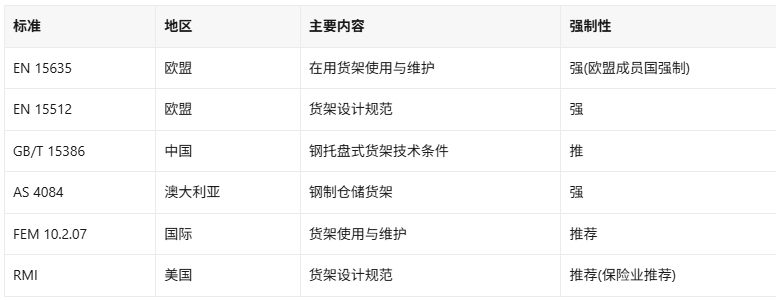

4.1 主要标准清单

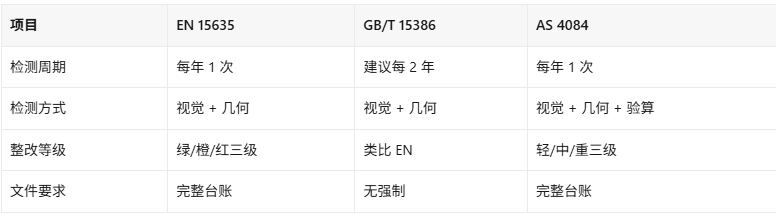

4.2 关键差异

中国出口企业、欧盟跨国物流公司、对欧资仓储业主,在选用标准时优先 EN 15635。

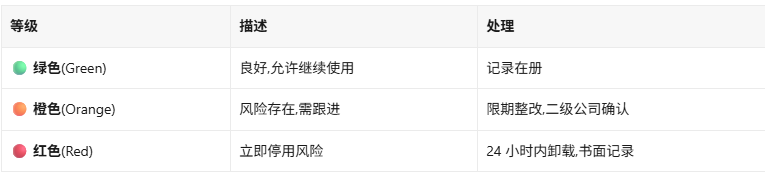

4.3 整改分级

依据 EN 15635 的三级评定:

五、货架检测流程

中翔检测针对货架检测建立了标准 SOP,典型流程:

1. 前期调研:客户提交仓库图纸 + 货架类型 + 使用情况

2. 方案报价:依据项目规模出具检测方案和报价

3. 现场检测:派工程师现场实施,常规 1 个仓库约 2-3 个工作日

4. 报告出具:3-5 个工作日出具检测报告,含整改建议

5. 复检:对橙色/红色项目在整改后复检,签发"整改合格"附件

5.1 报告样本

报告通常包含:

- 仓库基本信息(位置、货架类型、投产时间)

- 现场照片(典型缺陷)

- 检测数据汇总表

- 整改建议清单(分级 + 整改方案)

- 计算书附件(必要时)

报告同时加盖 CNAS 和 CMA 两枚章,具备国际公信力。

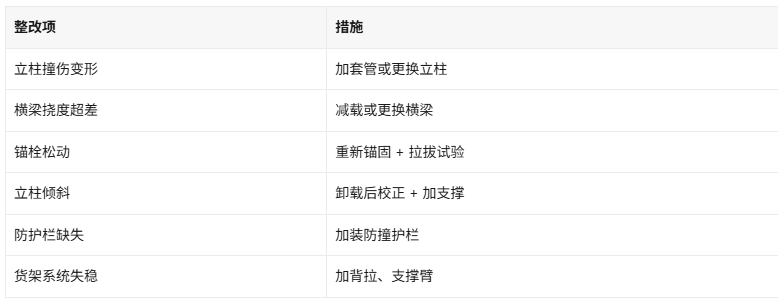

六、典型整改措施

检测出橙色或红色项后,常见整改措施:

整改后,中翔检测可出具整改合格报告,客户凭报告向保险公司、保险经纪公司、园区物业、当地监管等部门作备案,亦可联动检测认证做合规升级。

七、FAQ 常见问题

Q1:货架检测间隔多久做一次?

A:欧盟 EN 15635 强制每年 1 次;中国国内推荐 1-2 年,具体看使用强度。

Q2:叉车作业频繁的仓库是否要加密检测?

A:建议至少半年一次。中翔检测提供半年/季度/月度三档检测方案。

Q3:室外仓库要不要考虑台风?

A:必须考虑。风载荷是室外/半室外货架的主要载荷之一,需依据当地基本风压核算。

Q4:旧货架加装了光伏板,需要重新检测吗?

A:需要。光伏板对货架施加额外恒载 + 风载,必须重新验算。

Q5:整库货架整改大约多少钱?

A:依据规模,通常 5-20 元/货位不等,具体看整改内容。
