工业现场碰到「焊缝有疑问」「铸件内部疑似缩孔」「管道壁厚减薄」这类问题时，工程师第一反应就是「能不能不破坏零件就查出缺陷」——这就是 无损检测 的价值。本文按「原理 / 适用对象 / 检出能力 / 局限」四个维度，对 UT、RT、MT、PT、ET、VT、TOFD、PAUT 八种主流方法做横向对比，给出一套选型决策表，供工艺、质保、采购三方快速对齐。涉及的术语一律按 GB/T 12604 系列与 NB/T 47013.1-2015 表述，例如「超声波探伤」而非「超声波测试」、「射线照相」而非「X 光拍片」，以保持与标准号措辞一致。

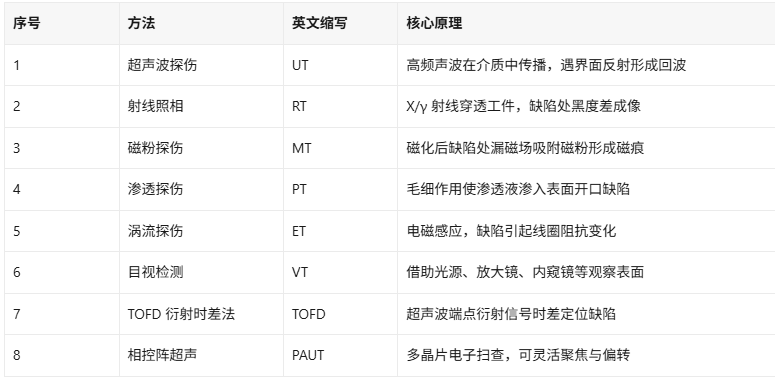

1. 八种方法的核心原理一句话

八种方法的选取依据是 GB/T 11345-2013《焊缝无损检测 超声检测 技术、检测等级和评定》与 NB/T 47013.1-2015《承压设备无损检测 第 1 部分：通用要求》中的方法定义体系。国际通行的标准还有 ISO 17640:2018（非破坏检测焊缝检测超声检测）以及 ASTM E2373-2014（TOFD 标准检测方法）。

2. 八种方法横向对比表

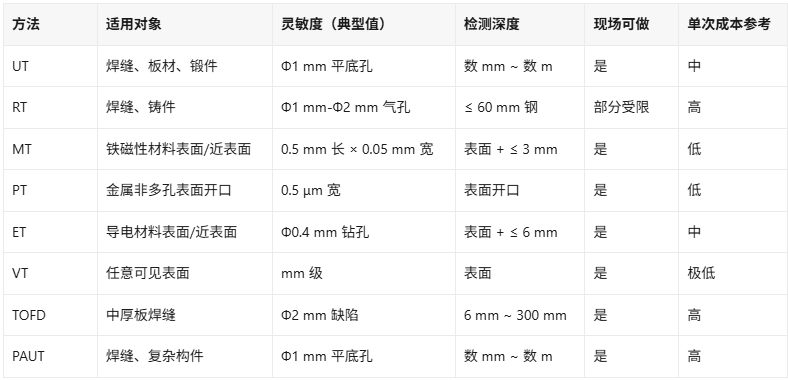

下表按「适用对象 / 灵敏度 / 表面/内部 / 现场/离线 / 单点/扫查 / 速度 / 成本」七个维度展开，便于工程师一眼对比。其中灵敏度为典型值，最终验收以合同约定等级为准。

表中「灵敏度典型值」来自 GB/T 11345-2013 与 ASTM E2373-2014 中的推荐灵敏度参考值，实际检测以工艺评定试块为准。

3. 按行业与构件类型的选型建议

不同构件对缺陷类型（体积型 vs 面积型）、材质（铁磁 vs 非铁磁）、表面状态（粗糙 vs 精加工）的适配差异较大，下面给出三类典型场景的组合建议。

3.1 压力容器与管道焊缝

GB 150 与 TSG 21-2023《固定式压力容器安全技术监察规程》要求对接焊缝进行 100% 射线或超声检测。压力容器与管道焊缝常用组合为：

主检：RT 或 PAUT

复检：MT（铁磁）+ PT（非铁磁）用于表面缺陷

关键焊缝：TOFD 做厚度方向的面积型缺陷补充

典型配置中，主检方法占比 ≥ 70%，复检方法用于补强并形成闭合。中翔检测已通过 CNAS L14545 与 CMA 202319127220 双 C 资质认可，可按 NB/T 47013.1-2015 出具对应报告。

3.2 铸件与锻件

铸件内部易出现缩松、气孔、夹渣等体积型缺陷，锻件易出现折叠、裂纹、白点等面积型缺陷。铸件推荐组合：

粗加工前：RT（Φ2 mm 气孔可识别）+ UT（厚大件深部孔洞）

精加工后：MT（铁磁锻件）+ PT（非铁磁锻件）

关键件：PAUT 或 TOFD 做全体积成像

复合材料检测 流程中的预制体缺陷判定逻辑与铸件内部缺陷接近，可作为参照思路理解「内部缺陷需多方法交叉验证」。

3.3 轨道交通与桥梁钢结构

钢轨、桥梁、动车组铝合金车体等长焊缝构件，推荐组合：

长直焊缝：PAUT（带编码器）+ TOFD铝合金车体：PAUT + ET（导电材料专用）高强螺栓：MT + UT在役桥梁：UT + VT（高空无人机辅助目视）

钢轨焊缝检测按 TB/T 2349-2011 与 TB/T 1632-2014 执行；桥梁钢结构按 JTG/T F50-2011 与 GB 50205-2020 执行。深圳中翔检测可按相关标准出具第三方报告，实验室地址① 位于深圳市光明区新湖街道楼村社区，地址② 位于公明街道西田社区，欢迎现场送检。

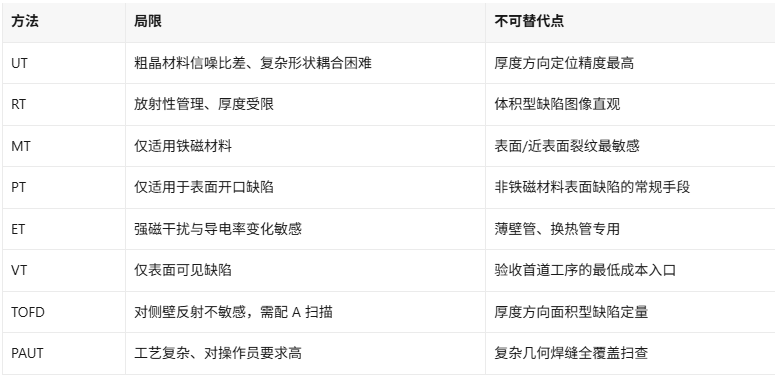

4. 八种方法的局限与不可替代点

5. 选型决策流程图（文字版）

按以下顺序判断，可避免「上来就用 PAUT」造成的成本浪费：

1.材质判断：铁磁 → MT 必选；非铁磁 → PT 必选；导电 → ET 可选

2.缺陷位置判断：表面/近表面 → MT/PT/ET；内部 → UT/RT/TOFD

3.构件形状判断：长直焊缝 → PAUT+TOFD；体积件 → RT+UT

4.法规强检：压力容器 → 必须 RT 或 PAUT；起重机 → 必须 MT

5.成本与工期：离线 RT 出图慢但直观；现场 UT 出结果快

6.第三方报告要求：出口欧盟需 EN 17007 系列对应方法认可

6. 中翔检测的能力承接

深圳中翔检测技术有限公司拥有 CNAS L14545 + CMA 202319127220 双 C 资质，配备 UT/RT/MT/PT/ET/PAUT/TOFD 全套检测线与工业 CT 室。典型项目周期：

UT/RT/MT/PT：3-5 个工作日

PAUT/TOFD 含工艺评定：5-10 个工作日

大型压力容器现场：按工程量协商

如需 检测认证 与焊接体系联动（如 EN 1090-2、ISO 3834），中翔检测可对接 NB 机构一站式发证，省去企业自行送检与认证机构之间的衔接环节。汽车零部件与轨道交通项目中的 汽车零部件检测 同样可联动体系审核。

7. 选择无损检测方法的几条经验法则

「先便宜后贵」：VT → MT/PT → UT → RT → PAUT/TOFD

「先表面后内部」：表检合格再深检，避免无效深检

「法规优先」：强检项目不可用替代方法绕过

「最少两种方法」：同一关键焊缝建议至少 2 种方法交叉验证

8. 八种无损检测方法的适用边界与无损检测行业新趋势

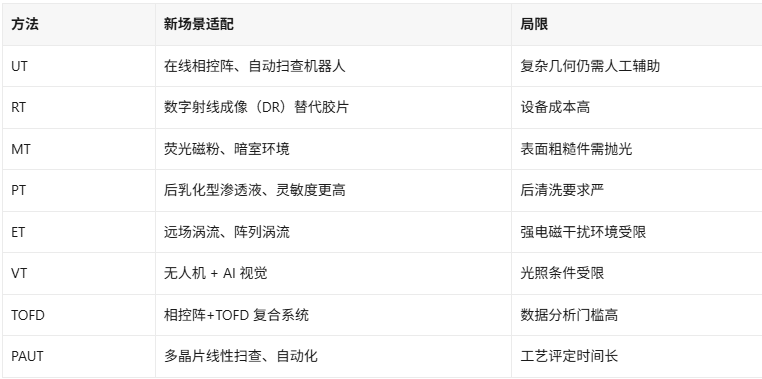

无损检测行业的边界正在向「在线、在线监测、智能判定」迁移。下表是 8 种方法在新型工业场景下的适配边界，便于工艺、质量、运维三方对照。

中翔检测的无损检测实验室配备上述 8 类方法的全套仪器与评定试块，并通过了 CNAS L14545 与 CMA 202319127220 双 C 认可，可为压力容器、轨道交通、风电叶片、航空航天构件出具符合 GB/T、ISO、ASTM、EN 体系的第三方无损检测报告。无损检测的选用并不孤立，建议结合设计文件、合同条款、法规强检要求三方面综合判断。

延伸阅读 / 联系我们

公司全称：深圳中翔检测技术有限公司

联系电话：181-2460-7566

网址：www.zxtest.com

联系邮箱：zxjctest@163.com

资质：CNAS L14545 + CMA 202319127220（双 C）

实验室地址①：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

实验室地址②：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋

服务领域：基础工业、港口机械、物流仓储、新能源、汽车电力设施、航空航天、教育科研
