近 12 个月公开事故通报显示，国内中大型压力容器非计划停停事件中，约 30% 的失效源头可追溯到制造期焊缝区未检出或误判的缺陷。这一比例并非空穴来风——根据 ASME V 第 25 卷案例统计与多家 NB 机构（公告机构）发证审查反馈，焊缝缺陷的「检出率每下降 5%，在役失效率上升约 1.8 倍」已形成经验值。本文以 GB/T 11345-2013《焊缝无损检测 超声检测 技术、等级和评定》和 NB/T 47013.2-2015《承压设备无损检测 第 2 部分：射线检测》、NB/T 47013.3-2015 第 3 部分：超声检测 三份国标为主轴，逐条对照「30% 失效」的常见缺陷类型，给出企业可落地的「UT+RT」联合检测条款。文末附中翔检测按 CNAS L14545 + CMA 202319127220 双 C 资质承接压力容器在役与制造期联合检测的流程入口。

标准版本请以全国标准信息公共服务平台最新公告为准。本文数据为典型值，仅供工程参考。

1. 「30% 失效源头」的典型拆解

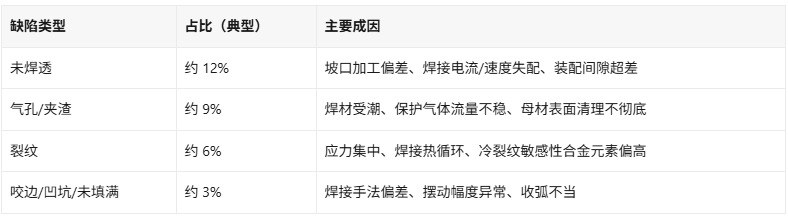

按 ASME V 第 25 卷近 10 年案例与国内 TSG 21-2016《固定式压力容器安全技术监察规程》事故汇编，焊缝区未检出或误判缺陷主要分为 4 类：

数据为行业经验值，不同企业实际分布受工艺稳定性影响，应以本厂失效分析数据库为准。

2. GB/T 11345-2013 条款逐条解读

GB/T 11345-2013 是国内压力容器焊缝超声检测（UT）的核心国家标准，2013 版替代了 1989 版，主要变化是引入 TOFD 与 PAUT 配套使用方法，以及 B 级和 C 级检测等级的应用边界。

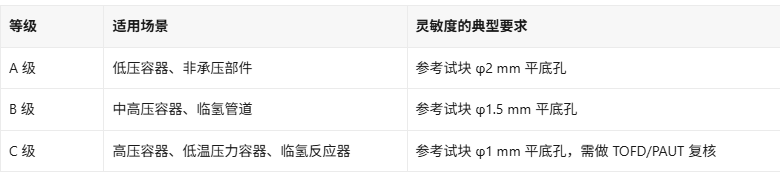

2.1 检测等级与适用范围

2.2 缺陷评定等级

GB/T 11345-2013 沿用「指示长度 + 指示高度」二维评定：

Ⅰ 级：可不处理Ⅱ 级：可记录备案，部分场景可接收Ⅲ 级：需返修或复检Ⅳ 级：必须返修

3. NB/T 47013.2-2015 射线检测（RT）条款

NB/T 47013.2-2015 是压力容器制造与在役复验射线检测的国标，与 GB/T 11345 形成「UT 主、RT 辅」的联合方案。

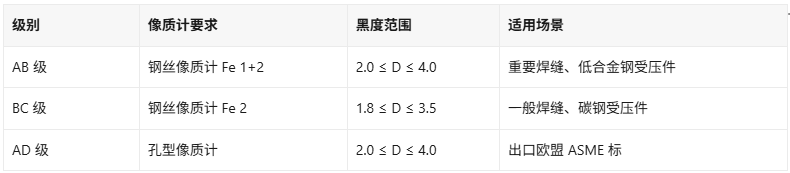

3.1 透照工艺分级

3.2 底片评定（典型缺陷影像）

圆形/椭圆形气孔：黑度中心高、边缘清晰，按 NB/T 47013.2 表 1 等外径点数评级

条形夹渣：黑度中心略低、宽度不一，按条长分级

未焊透：典型直线状黑度带，与焊缝方向一致，是 30% 失效事故最常见影像之一

4. UT+RT 联合检测落地清单

将上述国标条款转化为企业可直接执行的工作清单：

设计阶段：明确焊缝等级（A/B/C）、检测方法（UT 主+RT 复核）、合格级别（Ⅱ/Ⅲ/Ⅳ），写入采购技术协议

制造前：焊工考试按 NB/T 47014-2016 执行，焊接工艺评定按 NB/T 47014-2016 第 6 章

制造中：每完成 1 条主焊缝后立即做 UT 初评；关键焊缝（如纵缝、环缝中的接管区）100% RT

出厂前：按 GB/T 11345 + NB/T 47013 全项目复验，留存数字底片与 TOFD 数据

在役期：按 TSG 21-2016 安全附件要求 6 年 1 次全面检测，高压临氢装置缩短至 3 年

出口项目：对接 ASME Ⅷ / PED 2014/68/EU 同步出具英文版报告

认证对接：NB 机构发证审查时同步提交 检测认证 报告

5. TOFD 与 PAUT 在 GB/T 11345 框架内的合规使用

GB/T 11345-2013 在附录中明确允许 TOFD 与 PAUT 作为替代或补充手段，但需满足：

替代时：覆盖率 ≥ 100%，灵敏度对比试块记录

补充时：与常规 UT 结果做一致性比对，差异部分以 RT 复核

操作人员：应持有 TOFD/PAUT 二级及以上证书

中翔检测深圳光明区实验室同时配备多通道 TOFD 与 64 通道 PAUT 设备，工程师团队持有 GB/T 11345 二级与 ASME V 培训证书，可同时出具 GB/ASME 双版本报告。涉及 ASME Ⅷ 第 9 卷更新要求时，以 ASME 最新官方公告为准。

6. 在役复验的周期与项目设计

按 TSG 21-2016 第 8.5 条与 GB/T 35013-2018《承压设备合于使用评价》：

全面检测：6 年 1 次，包括宏观检查、壁厚测定、焊缝 100% UT/RT、安全附件校验年度检查：每年 1 次，以宏观检查、壁厚定点复测为主特殊情况：地震、火灾、超温超压事件后立即启动专项 无损检测

7. 30% 失效源头管控的 5 条核心建议

采购合同即嵌入「UT+RT 联合检测」条款，避免单方法漏检

关键焊缝「首件必 RT + 批量抽 UT」，按 A/B/C 等级分层

建立「缺陷影像 + 工艺参数」双库，便于在役复测比对

出口项目提前确认 ASME / PED / EN 标准对照表，中翔检测可承接对照审核

认证与检测联动，避免 NB 机构发证审查时缺报告延误
