塑料件「用半年就裂」是很多制造企业的共同困扰，但归因往往停在「材料不行」四个字上。实际上，公开的失效分析资料反复指向同一件事：早期开裂很少由单一因素造成，而是五类老化因素在不同的应力条件下叠加作用。本文不讨论个案，只做一件事——把五类老化因素、对应的检测方法、四种常用老化试验方案的适用范围放在一起对比，让选型与送检有据可依。

文中涉及的占比与年限为行业经验值区间，具体项目须以实测数据为准。

一、五类老化因素：谁在拉低塑料件的寿命

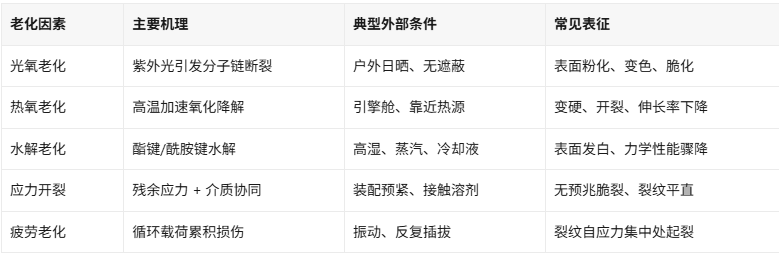

归纳公开的失效分析资料可以看到，塑料检测案例中五类老化因素的分布大致如下：

1.1 为什么光氧老化最常被高估

户外件的失效确实高频指向紫外老化，但很多「户外」件的实际受晒时长远低于实验室加速条件，真正拉低寿命的常是装配应力与热循环的叠加。

1.2 应力开裂最容易被漏检

这类失效在常规拉伸试验中可能显示「合格」，因为试样没有施加介质与预紧。这正是 汽车零部件检测 中 VOC 与环境应力试验要同时做的原因。

二、四种老化检测方案横向对比

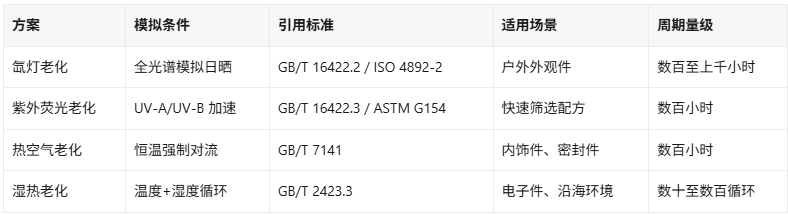

四种方案的适用范围差异较大。做塑料检测前先明确目标——是筛配方、还是做验收——可以显著减少不必要的试验量。

2.1 塑料检测方案怎么选

目标只是「配方排序」→ 紫外荧光老化，成本低、周期短

目标是「外观件验收」→ 氙灯老化，谱段更接近真实

目标是「热环境件」→ 热空气老化 + 热循环

目标是「湿热+电气」→ 湿热老化并同步做绝缘电阻

2.2 加速不代表等价

加速试验的核心是「相关性」而非「倍数」。选错谱段或温度，可能加速出根本不存在的失效模式。送检时应与实验室确认加速因子与相关性依据。

三、力学验证：老化前后的必测项

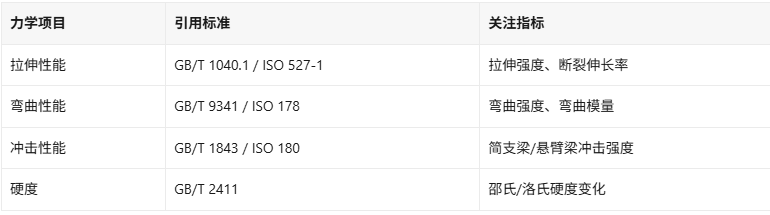

老化试验只回答「变了多少」，力学试验回答「还能不能用」。多数塑料检测委托都会把两类项目组合下单，以下是常用组合：

ASTM D638 与 ISO 527-1 在试样尺寸与速率上存在差异，出口项目需在委托单上明确标准号，避免报告被退回。

3.1 保留率比绝对值更有意义

同一批试样老化前后的性能保留率，是塑料检测判断材料是否「够用」的直接依据。仅看老化后的绝对值，缺少基准参照。

3.2 断口是免费的线索

开裂断面的形貌往往能直接区分脆性断裂与韧性断裂，进而反推是老化脆化还是应力开裂。做 复合材料检测 中的纤维增强件时，纤维拔出长度同样是重要判据。

四、从「测」到「改」：三步闭环

先定失效模式：是老化脆化、应力开裂，还是疲劳。模式不同，检测方案完全不同。再做对比试验：同批试样分老化组与对照组，测性能保留率。最后做环境适配：确认使用环境的温度、湿度、介质、紫外剂量，反推材料与结构改进方向。

这三步闭环也决定了塑料检测报告的正确用法——报告本身不是终点，而是设计改进与供应商评估的输入。只把报告归档、不做闭环，同一个开裂问题往往会在下一个项目上重演。

五、两个常被忽略的检测点

5.1 阻燃与电性能

多数塑料件的监管要求不止力学。涉及电气外壳、充电设备的塑料件还需做阻燃等级与绝缘性能，与 电池材料检测 中的电池包外壳材料要求常有交叉。

5.2 认证前置

若产品要出口，材料数据往往作为认证支撑材料提前提交。把塑料检测放在 检测认证 流程的前段，可以显著减少后续补测。

六、中翔检测可提供的服务

中翔检测已获 CNAS 与 CMA 双 C 认可（CNAS L14545 + CMA 202319127220），可提供塑料检测、橡胶检测等力学性能、老化试验、成分分析服务。

如需塑料检测服务，请联系 181-2460-7566，邮箱 zxjctest@163.com。实验室地址：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋 / 深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋。网址 www.zxtest.com。涉及强制认证要求的部分，以最新官方公告为准。
