一、现象：从目视发黄到功率曲线偏移

现场初期的变化是目视可见：组件边缘出现淡黄色，随后向中心扩展。运维数据印证了这一点——同一方阵内，发黄组件的输出功率相比未发黄组件出现持续性偏移，且偏移幅度随运行时间增加。

值得注意的是，发黄与功率衰减并不同步。部分组件在目视尚不明显时，功率已有下降趋势。这说明目视检查不足以判断 EVA 的状态，必须依靠仪器测试。

二、原因分析：4 类诱因

诱因一：EVA 本身的配方与交联度

EVA 胶膜的交联度决定了它的耐候基础。交联度不足时，胶膜的分子网络不完整，紫外辐照下更易发生降解。交联度评估通常采用萃取法或差示扫描量热法，具体取样与判定按 GB/T 29848-2018 中对封装胶膜的技术要求执行。

诱因二：紫外辐照与温度叠加

光老化不是单一因素。紫外辐照提供降解能量，温度决定反应速率，两者叠加会显著加速黄变。GB/T 16422.3-2022 规定了采用荧光紫外灯模拟辐照的试验方法，是评估耐候性的常用路径。

诱因三：助剂体系与残留物

EVA 配方中的交联剂、偶联剂、抗氧剂与紫外吸收剂构成一个平衡体系。若交联剂分解残留偏多，或抗氧剂在高温层压过程中被消耗，胶膜的耐候储备就会下降。这类问题在层压工艺参数偏移时更容易出现。

诱因四：封装结构与边缘密封

组件边缘是水汽与氧气进入的通道。边框密封不良、背板与胶膜之间出现剥离时，局部环境恶化，黄变往往从边缘开始。现场「边缘先黄、中心后黄」的分布特征，与这一机理吻合。

三、检测：把诱因逐个量化

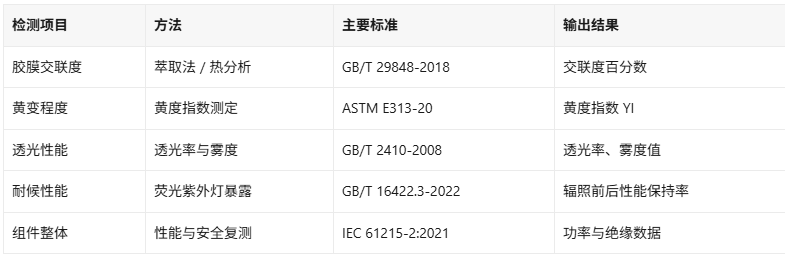

检测的目的是把四类猜想变成可比较的数据。

测试顺序建议从非破坏性项目开始。黄度指数与透光率属于非破坏性测试，可先做筛分；交联度与力学性能需要取样，安排在筛分之后。这样可以把有限的样品用在真正需要的地方。

取样位置同样关键。建议同时取发黄区域、过渡区域与未发黄区域，形成对照。仅取发黄部位，无法排除组件间批次差异带来的干扰。

四、修复：能修与不能修的边界

明确了 EVA 是主要失效环节之后，处置方案需要区分场景。

胶膜已明显降解的组件：EVA 一旦发生不可逆降解，其透光率与粘结性能无法通过现场手段恢复。这类组件通常采取更换策略，并对同批次产品开展抽检。

以边缘水汽侵入为主的组件：若胶膜本体性能尚可，仅边缘密封失效，可通过重新施作边缘密封、改善接线盒与边框密封结构来延缓衰减。

在役组件的评估：对尚未更换的组件，建议建立定期巡检与抽检机制，跟踪黄度指数与功率的变化趋势，用趋势而不是单次数据判断处置时机。

需要说明的是，修复方案的确定必须以检测数据为前提。没有数据支撑的更换决策，容易造成过度处置或处置不足。

五、预防：从材料入厂到工艺固化

把这次失效转化为制度，可以从四个环节入手。

来料检验：EVA 胶膜入厂时核对交联度、透光率与厚度，按 GB/T 29848-2018 的技术要求执行抽检，保留留样。

工艺固化：层压温度、时间与抽真空程序形成受控参数，避免交联度在批次之间漂移。

结构设计：关注边缘密封与边框结构对水汽阻隔的作用，必要时通过湿热试验验证。

在役监测：建立以黄度指数与功率衰减率为核心的监测指标。

六、与其他检测环节的衔接

EVA 只是封装体系的一环。完整的评估通常需要多方数据支撑。

背板与边框材料：背板的耐候性与边框涂层的耐蚀性同属高分子与涂层评价范围，可一并安排，具体项目参见 高分子材料检测。

组件内部缺陷：层压过程中若存在气泡、隐裂，可通过超声或射线方法排查，方法原理参见 无损检测。

支架与安装结构：电站支架的镀层与结构件承载能力，属金属材料与结构检测范围，可参考 金属材料检测 与 货架检测 中关于钢结构件的检测思路。

组件温度与散热：组件工作温度直接影响 EVA 的降解速率，散热条件评估可参考 热管理检测 的测试方法。

中翔检测已获 CNAS 与 CMA 双 C 认可，可直接对接 NB 机构公告发证，并可提供认证流程对接支持。

深圳中翔检测技术有限公司

联系电话：181-2460-7566双 C 资质：CNAS L14545 + CMA 202319127220

网址：www.zxtest.com ｜ 邮箱：zxjctest@163.com

实验室地址①：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋

实验室地址②：深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋

本文引用的标准条款以现行有效版本为准，涉及强制性要求的，以官方公告为准。
