压力容器的焊缝质量直接决定设备能否在设计寿命内安全运行，而无损检测是发现焊缝内部缺陷的主要手段。本文把一次完整的承压设备焊缝无损检测拆成 8 个步骤，并给出可以直接打印使用的现场作业清单与评分表，帮助质量管理人员回答一个很实际的问题：这批无损检测，到底做到位了没有。

一、为什么无损检测要用清单来管

无损检测不是"拿仪器扫一遍"这么简单。GB/T 11345-2013《焊缝无损检测 超声检测 技术、等级和评定》把检测划分为 A、B、C 三个技术等级：A 级只需单面单侧扫查，B 级要求双面双侧，C 级还要增加探头角度与串列扫查。等级选错，检测就失去了意义。

同样一道环焊缝，用 A 级和用 C 级去扫，覆盖率和缺陷检出率差异明显。而现场较常发生的失误并不是"不会扫"，而是"漏了某个规定动作"——扫查面没打磨到位、灵敏度没复核、覆盖方向不全。这些都属于流程问题，靠清单管理比靠记忆可靠。

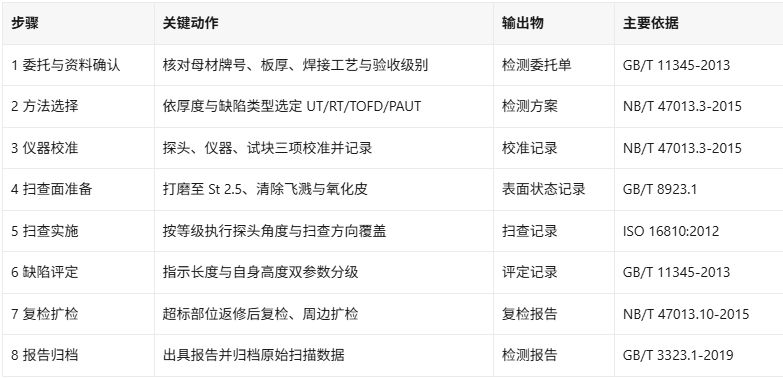

二、总清单：8 个步骤一览

三、逐步拆解：每一步的检查点

3.1 步骤 1—2：把委托信息确认清楚

委托单上至少要写清四件事：母材牌号与供货状态、板厚与坡口形式、焊接方法、以及验收级别。厚度这一项经常被简化，但它是选择检测技术等级的直接输入。板厚超过 100 mm 的对接焊缝，常规超声对缺陷自身高度的测量误差偏大，通常建议采用衍射时差法（TOFD）或相控阵（PAUT）。这里也常常需要同步确认材料的力学性能与化学成分，必要时转由 金属材料检测 复验母材。

3.2 步骤 3：三项校准缺一不可

仪器校准：水平线性、垂直线性、时基线性，按周期执行并留记录

探头校准：前沿距离、折射角、主声束偏离，更换探头后必须重做

灵敏度校准：用标准试块建立 DAC 或 TCG 曲线，开工前与收工后各一次

三项校准中任何一项没有记录，检测数据在评审时都无法追溯。

3.3 步骤 4：扫查面是"隐形门槛"

漆层、氧化皮、飞溅都会显著抬高耦合损失。表面清理不到位时，屏幕上出现的"无缺陷"更可能是信号压根没进去。这一条在现场较常被压缩时间，也是复检时发现问题相对集中的环节。

3.4 步骤 5：覆盖率比扫查速度重要

ISO 16810:2012《无损检测 超声检测 总则》要求声束覆盖整个检测截面，包括长度方向与深度方向。实际操作中，扫查速度过快会导致指示幅度下降，形成漏检。清单上应明确写"每米扫查时间"这一项，把速度变成可以检查的指标。

3.5 步骤 6：双参数评定

GB/T 11345-2013 采用"指示长度 + 指示自身高度"双参数判定。只记录长度、不测高度，会把本来需要返修的缺陷判为合格。TOFD 与 PAUT 的价值正在于把高度测准，也正因如此，厚壁容器更倾向采用这两种方法。

3.6 步骤 7—8：复检与数据归档

返修后的部位需要按原等级复检，同时对返修区周边做扩展检测，确认裂纹没有延伸。原始扫描数据（尤其是 TOFD 的 D 扫描图像与 PAUT 的扇扫图）应随报告一并归档，它们是后续失效分析的关键证据。

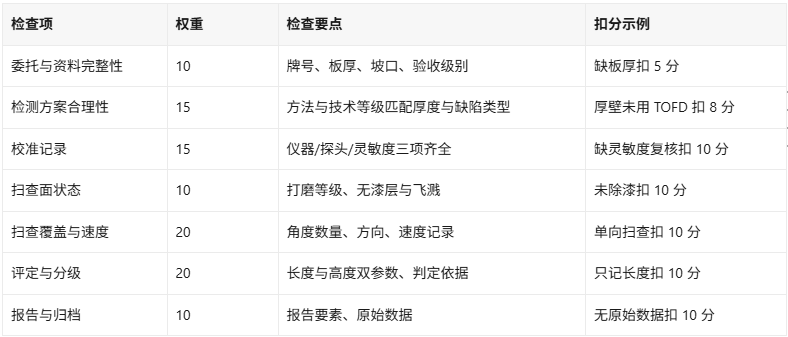

四、现场作业评分表

把清单变成分数，班组之间就有了可比较的抓手。

经验上，评分低于 80 分的批次建议安排第三方复核。承压设备的检测结论涉及安全责任，指标留痕比口头说明可靠。

五、三个高频扣分点

一是只做一个方向扫查。焊缝中的横向裂纹对纵向扫查不敏感，需要增加斜向或串列扫查。二是灵敏度复核缺失。探头长时间工作后性能会漂移，收工前不复核，等于默认全天数据一致。三是评定依据没写标准版本号。GB/T 11345 不同版本的分级门槛有差异，报告上只写标准号不写年号，会让结论无法追溯。

六、中翔检测可提供的服务

无损检测在工业品质量管控中应用广泛。中翔检测（CNAS L14545 + CMA 202319127220 双 C 资质）可提供本项目检测服务，实验室位于深圳光明区，欢迎联系咨询。相近场景中，风力叶片主梁与机舱罩的内部分层评估常与 复合材料检测 联动，储能液冷板与电池包的结构完整性评估则与 热管理检测 合并出报告。涉及出口部件时，检测数据通常还要进入工厂生产控制文件体系，可参考 检测认证 的流程说明。

联系电话：181-2460-7566。实验室地址：深圳市光明新区新湖街道楼村社区楼一工四路6号整栋 / 深圳市光明新区公明街道西田社区展辉路60号蜂巢科创厂2栋。网址 www.zxtest.com，邮箱 zxjctest@163.com。承压设备监管要求以官方公告为准。

七、小结

8 个步骤里，真正决定检测成败的是校准、覆盖率与评定这三项。清单的作用不是增加表格，而是让"该做的动作"变成"有人负责的动作"。
